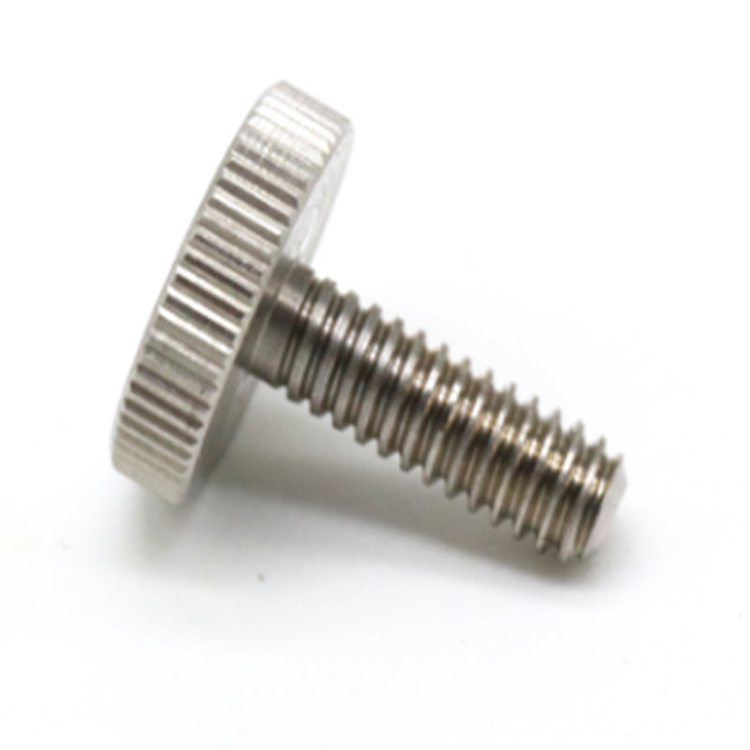

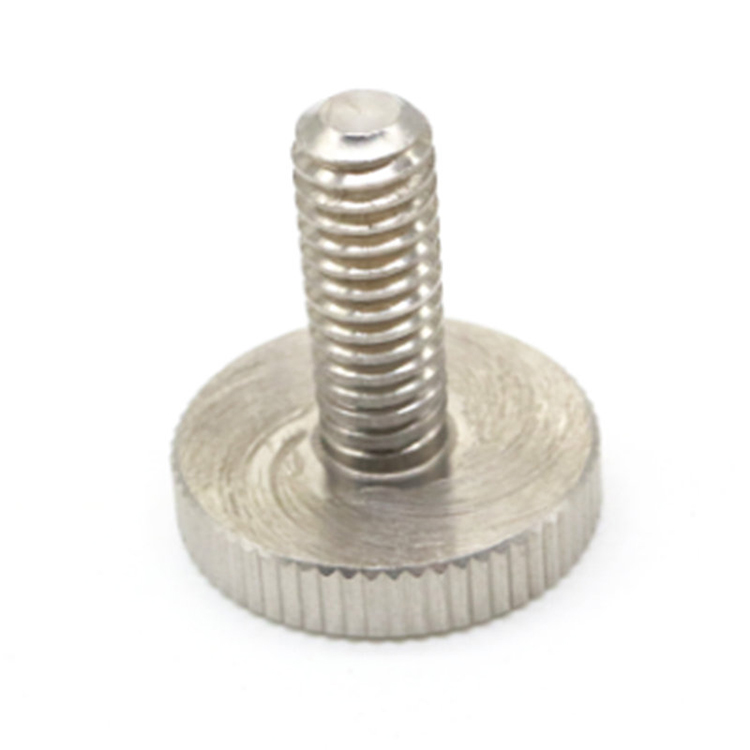

Vijak s ravnom glavom Kutovi upuštanja — zašto 82° i 90° nisu zamjenjivi

Kut upuštanja vijka s ravnom glavom jedna je od najčešće pogrešno specificiranih dimenzija u sklopovima za spajanje panela, ali njegove su posljedice trenutne i mjerljive. Vijci serije inča s ravnom glavom slijede uključeni standard kuta od 82° (ASME B18.6.3), dok su metrički vijci s ravnom glavom u skladu s 90° (ISO 7046 / DIN 965). Kada su vijak i njegov odgovarajući upuštač izrezani pod različitim kutovima, kontakt ležaja se pomiče sa spoja punom površinom na usku prstenastu liniju - bilo na vanjskom rubu ili unutarnjem grlu glave, ovisno o smjeru neusklađenosti.

Linijski kontakt umjesto površinskog kontakta ima dvije izravne posljedice. Prvo, djelotvorno područje stezanja smanjeno je za čak 70%, što znači da se ploča može pomaknuti bočno pod opterećenjima koja bi ispravno usklađen sklop držao nepomično. Drugo, koncentrirano naprezanje na kontaktnoj liniji ubrzava lokalnu deformaciju i glave vijka i materijala ploče s upuštenom pločom — što je osobito problematično kod ploča od aluminija, plastike ili lijevanog cinka gdje je materijal mekši od vijka. U primjenama palčastih vijaka koji se opetovano otvaraju i ponovno zatvaraju, ova deformacija napreduje sa svakim ciklusom, na kraju uzrokujući da glava sjedi vidljivo ponosna na površinu ploče čak i kada je potpuno zategnuta. Eksplicitno određivanje kuta upuštanja na nacrtima nabave — umjesto oslanjanja na "standardne" pretpostavke — u potpunosti eliminira ovaj način kvara.

Suzhou Anzhikou Hardware Technology Co., Ltd. izrađuje upuštače vijka s ravnom glavom pomoću CNC tokarskih centara koji drže uključeni kut unutar ±0,5°, s optičkim mjerenjem u procesu koje potvrđuje usklađenost. Za kupce koji isporučuju ploče proizvedene prema određenom standardu, Anzhikouov inženjerski tim će prije proizvodnje usporediti specifikaciju upuštanja ploče kako bi se osigurala potpuna kutna kompatibilnost.

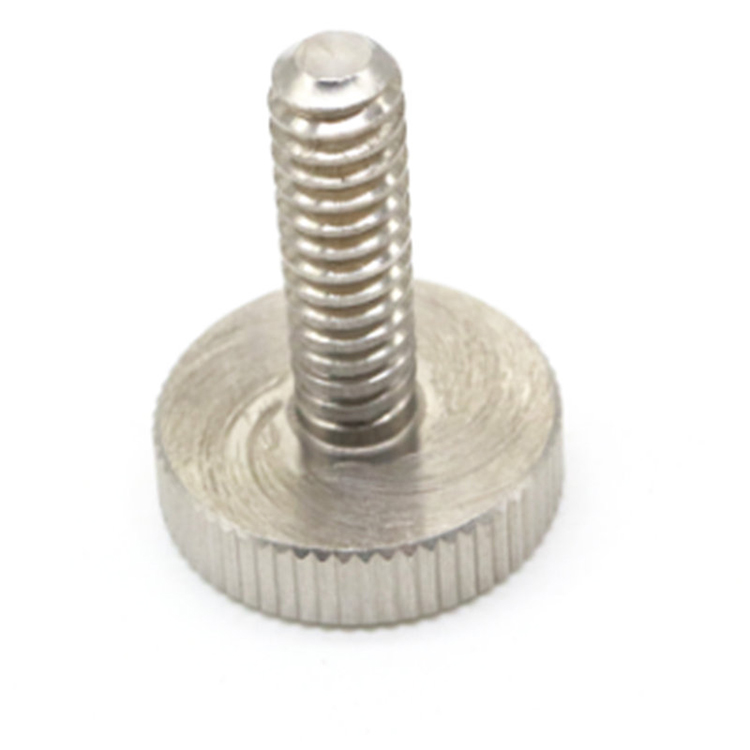

Kako geometrija prijelaza od glave do drške utječe na izvedbu vijka s palcem pod bočnim opterećenjem

U većini primjena ručnog pričvršćivanja, palčasti vijci pretpostavlja se da nose samo aksijalno opterećenje stezanja. U praksi, sklopovi panela često su izloženi bočnim silama zbog rukovanja, razlike u toplinskom širenju između panela i šasije ili ljuljanja izazvanog vibracijama. Geometrija prijelaza od glave do drške — radijus kuta ili udubljenje na spoju — određuje kako vijak raspoređuje ta bočna naprezanja savijanja i hoće li pucanje uslijed zamora započeti u toj zoni.

Oštro udubljenje na spoju glave i drške koncentrira napon savijanja na jednom poprečnom presjeku i poznato je mjesto početka zamora, posebno kod vijaka od nehrđajućeg čelika podvrgnutih cikličkom opterećenju. Veliki radijus zaobljenja — obično 0,1× do 0,15× promjera drške — redistribuira gradijent naprezanja preko većeg volumena materijala i značajno produljuje vijek trajanja od zamora. Za vijke s plosnatom glavom, ovaj je kut djelomično skriven unutar upuštene ploče, što znači da se vizualnim pregledom ne može potvrditi njegovo prisustvo; mora se dimenzijski provjeriti tijekom dolazne inspekcije pomoću projektora profila ili CMM-a.

Širina površine ležaja ispod glave također igra ulogu u otpornosti na bočno opterećenje. Šira nosiva površina — ravno prstenasto područje između stjenke upuštanja i drške — povećava raspoloživu polugu momenta za otpor ljuljanju, učinkovito učvršćujući spoj protiv kutnog pomaka. Za vijke s ravnom glavom malog promjera (M3 i niže, ili #6 i niže u veličinama inča), ova nosiva površina može biti izuzetno uska, a određivanje minimalne širine ležaja uz kut glave postaje važno za aplikacije s visokim ciklusima ili vibracijama.

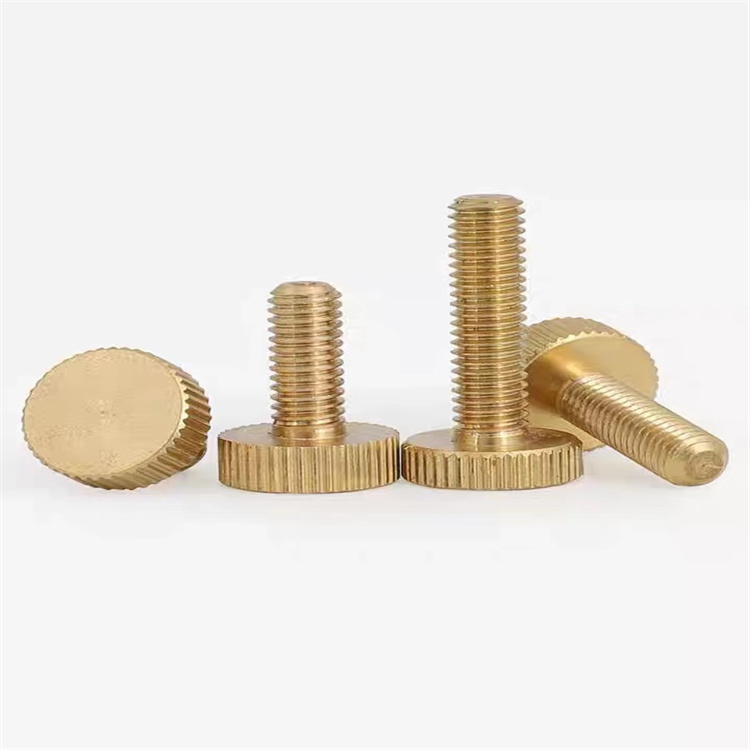

Ograničenja zakretnog momenta za ručne vijke - Postavljanje realnih očekivanja sile stezanja

Stalna pogreška u dizajnu sklopova koji koriste palčaste vijke je pretpostavka da će okretni moment primijenjen prstom postići značajno prednaprezanje stezanja koje se može usporediti sa spojnicama koje pokreće alat. Ergonomske studije postavljaju prosječni okretni moment stiskanja palca i kažiprsta kod odrasle osobe između 0,3 i 0,9 N·m za neprekidan rad, s vršnim vrijednostima do 1,4 N·m za kratke napore na nazubljenim glavama. Za referencu, standardni M4 vijak zategnut na 70% dopuštenog opterećenja zahtijeva približno 2,8 N·m. Ovaj jaz ima izravne implikacije na dizajn spojeva.

Ručni vijci ne bi trebali biti primarni stezni element u spojevima koji se oslanjaju na trenje za prijenos posmičnih opterećenja između ploča. Njihova prikladna uloga je zadržavanje položaja - držanje pokrovne ploče na njezinoj spojnoj površini kako bi se spriječilo zveckanje, održala kompresija EMI brtve unutar njenog radnog raspona ili spriječilo otvaranje vrata na šarkama - a ne prijenos konstrukcijskog opterećenja. Kada dizajneri specificiraju palčaste vijke očekujući od njih da stegnu s istom pouzdanošću kao strojni vijak sa zategnutim momentom, rezultat su terenska izvješća o labavim vibrirajućim pločama, brtvama koje ne brtve ili poklopcima koji se mogu pomaknuti pritiskom ruke.

Sljedeće referentne vrijednosti pomažu u postavljanju realističnih parametara dizajna pri specificiranju ravnih vijaka s ravnom glavom u sklopovima ploča:

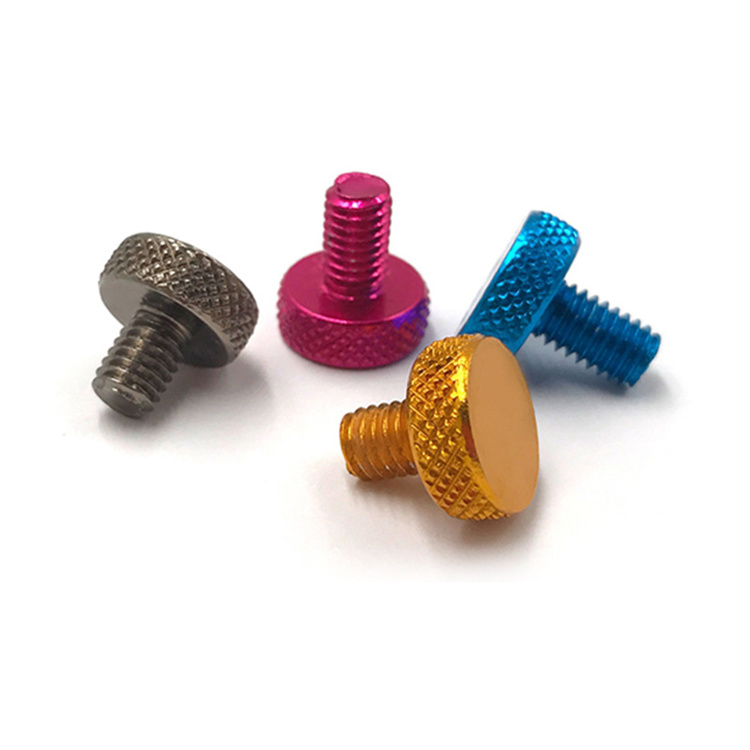

Ove vrijednosti pretpostavljaju nazubljenu glavu s odgovarajućom površinom za držanje. Glatka ili istrošena glava smanjuje mogući zakretni moment za 30-50%, što mnoge primjene u potpunosti izbacuje iz njihovog funkcionalnog prozora zakretnog momenta. Zbog toga je stanje nazubljenosti specifikacija bitna za održavanje, a ne samo estetska, za vijčane vijke koji se često koriste tijekom radnog vijeka.

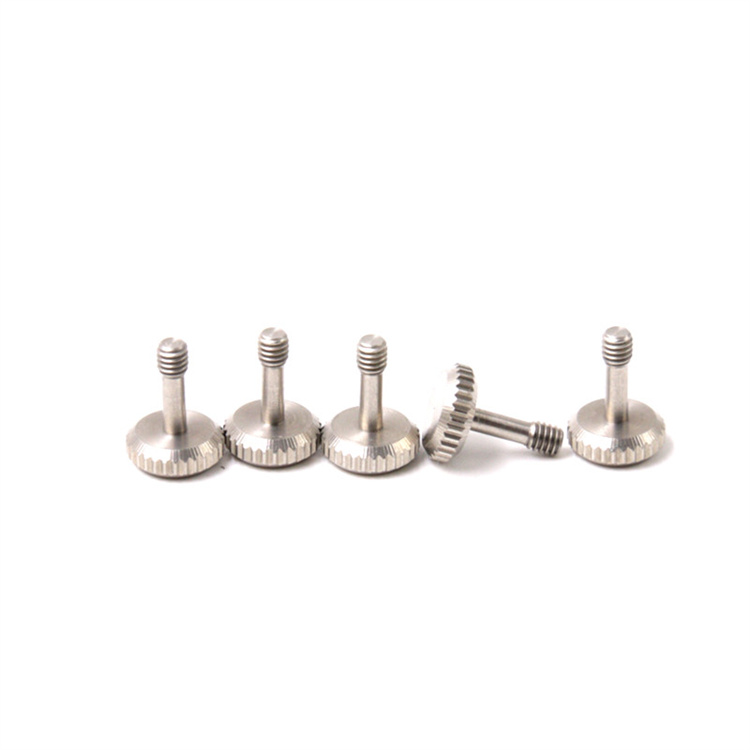

Nestandardne konfiguracije palčastih vijaka s ravnom glavom i kada je prilagođeni alat opravdan

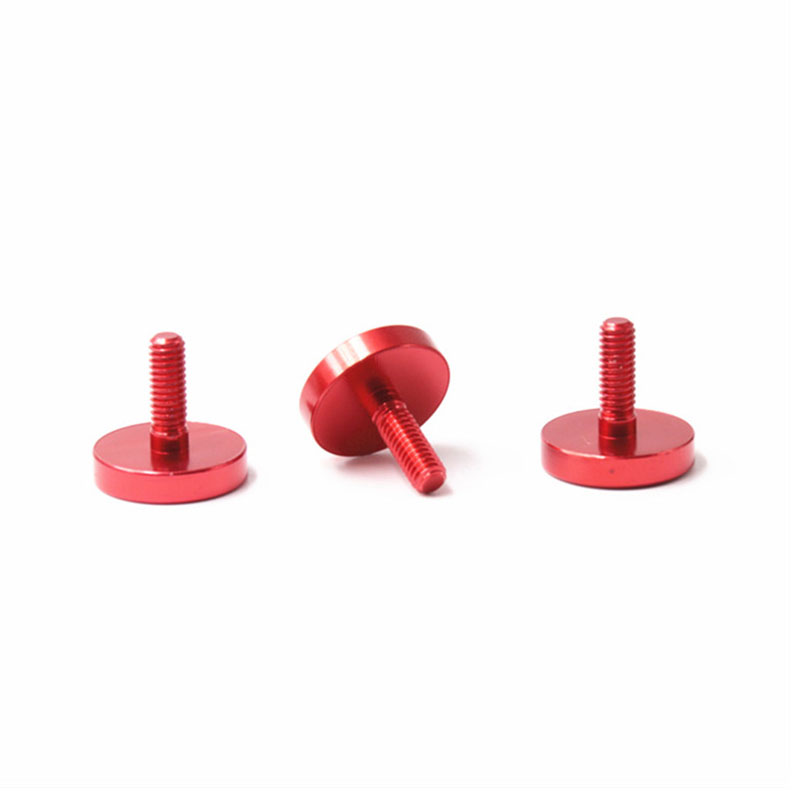

Standardni kataloški vijci s ravnom glavom pokrivaju dobro definiran raspon veličina, koraka navoja i promjera glave, ali ograničenja dizajna proizvoda često guraju primjene izvan tog raspona. Prošireni promjeri glave za veće područje zahvata, glave smanjenog profila za tanki razmak između panela, hibridne glave s utorima i utorima za ručni pogon i pogon s alatom, te prilagođene duljine drške za specifične debljine skupa panela uobičajeni su zahtjevi koje kataloški proizvodi ne mogu zadovoljiti. Razumijevanje kada je prilagođeni alat ekonomski opravdan u odnosu na to kada je kataloška stavka s prilagodbom dizajna dovoljna praktična je odluka o nabavi koja utječe i na jediničnu cijenu i na vrijeme isporuke.

Prilagođeni alat za vijke s ravnom glavom s hladnom glavom postaje isplativ kada su ispunjeni sljedeći uvjeti:

• Godišnja količina premašuje približno 5.000 – 10.000 komada — ispod ovog praga, trošak amortizacije alata po komadu obično premašuje premiju modificiranog kataloškog artikla ili CNC-strojne alternative
• Nestandardna dimenzija je u geometriji hladne glave (promjer glave, visina glave, OD izbočine), a ne u sekundarnim značajkama — alat za hladnu glavu dodaje relativno skromne troškove u usporedbi s uštedom volumena po komadu, dok se sekundarne CNC značajke mogu dodati standardnom izrezku bez novih matrica za glavu
• Primjena ima definirani višegodišnji proizvodni horizont — dizajni vijaka u regalima, instrumentima za testiranje i industrijskim kućištima obično su stabilni 5-10 godina, dajući dovoljno vremena za amortizaciju ulaganja u alate
• Funkcionalni zahtjevi ne mogu se ispuniti naknadnom obradom standardnog obrasca — ako je promjer glave ograničenje, sekundarno tokarenje može ga otvoriti na veći promjer, ali ne može povećati materijal u hladnom obrascu; nova kocka je jedina opcija

Suzhou Anzhikou Hardware Technology Co., Ltd. prikupio je više od 20 godina iskustva u nestandardnoj prilagodbi vijaka, s inženjerskim timom od 10 stručnjaka koji procjenjuju nacrte kupaca kako bi identificirali najisplativiju proizvodnu rutu — bilo da se radi o modificiranom standardnom proizvodu, novom hladnom kalupu ili CNC-tokarenom dijelu od šipke. Za kupce koji izvoze na tržišta diljem Azije, Europe i Sjeverne Amerike, Anzhikou također osigurava dokumentaciju o usklađenosti dimenzija usklađenu s relevantnim regionalnim standardima, smanjujući opterećenje vlastitih procesa ulazne inspekcije kupaca.
