DIN 965 u odnosu na ISO 7046 — Razumijevanje preklapanja dimenzija i gdje se one razlikuju

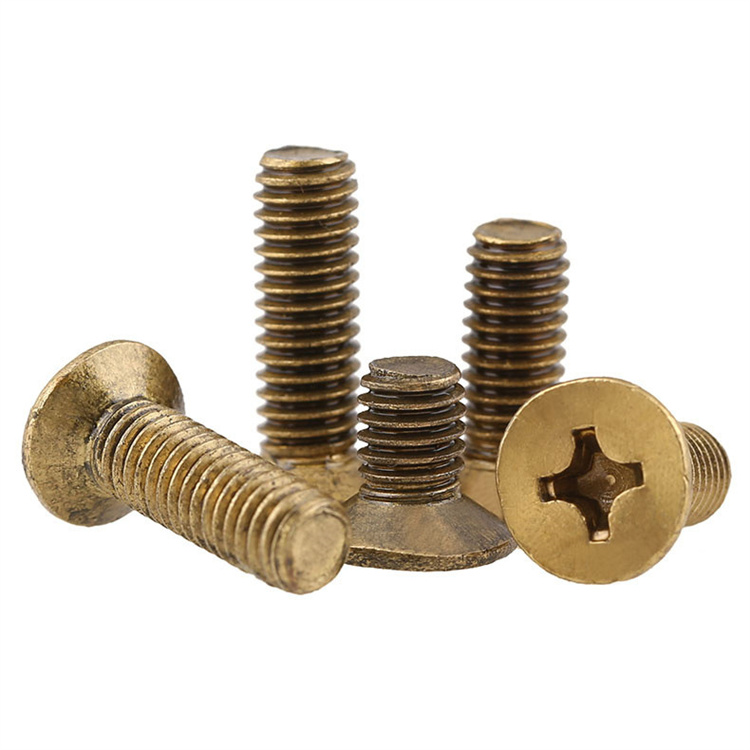

DIN965 vijak i ISO 7046 definiraju vijke s upuštenom ravnom glavom s upuštenom glavom i kutom od 90°, a u mnogim katalozima dobavljača tretiraju se kao međusobno zamjenjivi. U praksi se dva standarda razlikuju u klasi tolerancije, specifikaciji dubine udubljenja i rasponu vrsta udubljenja koje prihvaćaju - razlike koje postaju značajne kada se vijci koriste u preciznim sklopovima ili automatiziranim procesima ugradnje gdje dosljednost dimenzija izravno utječe na vrijeme ciklusa i kvalitetu spoja.

DIN 965 prethodi ISO 7046 i specificira geometriju glave prema tolerancijama razreda A za veličine od M1.6 do M10, prelazeći na stupanj proizvoda B za veće veličine. ISO 7046 usvaja sličnu strukturu, ali definira dva odvojena dijela: ISO 7046-1 za H-tip (Phillips) udubljenje i ISO 7046-2 za Z-tip (Pozidriv) udubljenje, s izričitim smjernicama o tome koji je tip udubljenja poželjan za koji raspon zakretnog momenta primjene. DIN 965 ne pravi ovu razliku kao formalnu — on navodi Phillips udubljenje kao zadano bez navođenja Pozidriva kao posebne varijante. Za inženjere nabave upušteni mesingani vijci za europska tržišta to je važno jer se DIN 965 i ISO 7046-1 mogu smatrati funkcionalno ekvivalentnima za većinu primjena, ali vijci ISO 7046-2 (Pozidriv) neće prihvatiti standardni Phillips odvijač bez povećanog rizika od izbočenja, neusklađenosti koja uzrokuje oštećenje udubljenja u automatiziranoj montaži ako tip odvijača nije provjeren prema specifikaciji vijka.

Kut upuštanja od 90° naveden u obje norme kritična je dimenzija koja mora biti usklađena s upuštačem ploče za spajanje. Ovo se razlikuje od kuta od 82° koji se koristi u ASME B18.6.3 (vijci s ravnom glavom serije inča), što znači da DIN 965 mesingani vijak neće ispravno sjediti u upuštanju izrezanom prema američkom standardu — i obrnuto. U izvoznim proizvodima sastavljenim s mješovitim alatima ili pločama koje dobivaju različiti regionalni dobavljači, ova kutna neusklađenost je ponavljajući, ali potpuno izbjegnuti nedostatak pri sklapanju. Suzhou Anzhikou Hardware Technology Co., Ltd. specificira kutove upuštanja na svim proizvodnim nacrtima i potvrđuje ciljani standard tijekom pregleda narudžbe, sprječavajući da kutna nekompatibilnost dospije na kupčevu montažnu traku.

Odabir legure mesinga za vijke s upuštenom glavom - obradivost, uklanjanje cinka i ograničenja CuZn39Pb3

CuZn39Pb3 (također poznata kao CW614N ili mjed za slobodno rezanje) je dominantna legura koja se koristi u proizvodnji mjedenih vijaka diljem svijeta, a njena prevalencija je opravdana svojom izuzetnom obradivošću — sadržaj olova stvara diskontinuirane strugotine koje sprječavaju omatanje alata i omogućuju brzine rezanja do 300 m/min na CNC tokarilicama, dramatično smanjujući vrijeme ciklusa u odnosu na bezolovne alternative. Za upuštene mjedene vijke proizvedene hladnim zaglavljivanjem nakon čega slijedi CNC narezivanje navoja i rezanje utora, CuZn39Pb3 pruža pravu kombinaciju hladnog oblikovanja (prihvatljivo smanjenje površine za zaglavljivanje) i obradivosti za sekundarne operacije. Međutim, njegov sadržaj cinka od 39% svrstava ga čvrsto u raspon osjetljiv na dezincifikaciju — selektivni mehanizam korozije koji ispire cink iz matrice legure, ostavljajući porozni talog bogat bakrom sa zanemarivom strukturnom čvrstoćom.

Dezincifikacija vijaka CuZn39Pb3 događa se prvenstveno u stajaćim ili sporo tekućim vodama koje sadrže kloride, osobito u blago kiselim uvjetima (pH 6,5–7,5) na temperaturama iznad 40°C. Sustavi pitke vode, vodovodne instalacije za toplu vodu, morski okoliši s povremenim uranjanjem i oprema za navodnjavanje konteksti su u kojima se mora procijeniti rizik od dezincifikacije prije specificiranja CuZn39Pb3 vijaka s upuštenom glavom. Način kvara je podmukao — vijak zadržava svoju geometriju i izgled površine dok njegova mehanička čvrstoća jezgre opada, tako da vizualni pregled ne otkriva oštećenje. Spojni elementi koji su dezincificirani mogu otkazati pri opterećenjima daleko ispod njihovih nominalnih vrijednosti smicanja i vlačne čvrstoće.

Gdje je potrebna otpornost na decinkovanje, dvije alternativne legure pokrivaju većinu potreba primjene:

• CuZn36Pb2As (CW602N — mjed otporna na decinkovanje, DZR): dodatak 0,02–0,15% arsena inhibira mehanizam dezincifikacije na razini granica zrna. DZR mesing zadržava obradivost na razini CuZn39Pb3 (malo smanjena, ali još uvijek izvrsna) i standardni je izbor za vodovodne armature, tijela ventila i komponente vodomjera na tržištima gdje se provode zahtjevi BS EN 12165 ili ekvivalentni DZR
• CuZn21Si3P (silicijska mesing, CW724R): niži sadržaj cinka u kombinaciji s dodatkom silicija pruža izvrsnu otpornost na decinkovanje uz dobru otpornost na koroziju u morskoj vodi. Koristi se u pomorskoj opremi gdje su potrebni i otpornost na uklanjanje cinka i koroziju pod naponom, iako njegov niži indeks obradivosti (približno 70% od CuZn39Pb3) povećava troškove proizvodnje u odnosu na standardni mesing za slobodno rezanje

Za standardne elektroničke, električne i instrumentacijske primjene — najčešća krajnja tržišta za DIN 965 mjedene vijke s upuštenom glavom — uklanjanje cinka obično nije problem, a CuZn39Pb3 ostaje ispravna i isplativa specifikacija. Odabir legure zahtijeva ponovnu procjenu samo kada radno okruženje uključuje specifične uvjete koji aktiviraju gore opisani mehanizam dezincifikacije.

Kontrola dubine upuštanja za mesingane vijke s ravnim sjedištem — slaganje tolerancije u sklopovima tankih ploča

Postizanje uvjeta glave u ravnini ili malo ispod ravnine s DIN 965 mesinganim vijkom s upuštenom glavom u tankoj ploči ovisi o kombiniranoj toleranciji tri neovisne dimenzije: visina glave vijka, dubina upuštanja ploče i debljina ploče na mjestu upuštanja. U debelim konstrukcijskim pločama, skup tolerancije iz ova tri izvora je malen u odnosu na raspoloživu prilagodbu, ali u tankim pločama — 1,0 do 2,5 mm aluminij, plastika ili kompozit — kombinirana tolerancija može premašiti dostupnu dopuštenu izbočenost glave, stvarajući ili glave koje stoje ponosno na površini (funkcionalni problem u kliznim sklopovima) ili glave koje tonu ispod ravnine (kozmetički problem u vidljivom dijelu). lica i koncentracija naprezanja u pločama opterećenim zamorom).

DIN 965 tolerancija za visinu glave (k) u stupnju proizvoda A je h12 za veličine od M1,6 do M5, što za vijak M3 (nominalni k = 1,65 mm) dopušta varijaciju od 0 do -0,25 mm. Dubina upuštanja u ploči ovisi o uključenom kutu alata za upuštanje (mora točno odgovarati 90°), otklonu alata i postavci graničnika dubine — kombinacija koja obično proizvodi varijacije dubine od ±0,05 do ±0,10 mm u preciznoj CNC obradi i ±0,15 do ±0,25 mm u operacijama ručnog bušenja. Kada se obje tolerancije nakupljaju u istom smjeru, moguća je pogreška izbočine glave ili udubljenja od 0,35–0,50 mm na vijku M3 s nominalnom visinom glave od 1,65 mm — gotovo 30% odstupanja od nominalnog što je neprihvatljivo u sklopovima s malom tolerancijom.

Praktični pristupi kontroli dosljednosti ujednačenog sjedala u proizvodnji uključuju:

• Nabava vijaka s malom tolerancijom: određivanjem smanjenog pojasa tolerancije visine glave (na primjer, ±0,05 mm umjesto punog pojasa h12) smanjuje se doprinos vijka slaganju bez potrebe za promjenama alata ploče — pristup koji Suzhou Anzhikou Hardware Technology Co., Ltd. primjenjuje za kupce s kozmetičkim zahtjevima niske tolerancije koristeći svoju CNC proizvodnu opremu
• Provjera kuta upuštanja: rez upuštanja pod 89° umjesto 90° postavlja glavu vijka na različitu dubinu od izračunate, uvodeći sustavnu pogrešku koja je nevidljiva tijekom inspekcije panela, ali se pojavljuje kao dosljedno stanje ponosne glave tijekom sastavljanja — provjera uključenog kuta alata za upuštanje pomoću optičkog komparatora prije nego što proizvodnja eliminira ovaj izvor
• Kontrola debljine ploče na mjestu upuštanja: za ploče sa značajnom varijacijom debljine (uobičajeno u kućištima od tlačnog lijeva), mjerenje stvarne debljine ploče na svakom mjestu upuštanja i prilagođavanje postavki graničnika dubine u skladu s tim pretvara ono što bi bila fiksna sustavna pogreška u ispravljivu procesnu varijablu
• Namjerno odredite sjedenje ispod ravnine: u sklopovima gdje je izbočenje glave neprihvatljivo stanje (klizne ploče, zahtjevi za razmakom od površine za spajanje), projektiranje za nominalno stanje ispod ravnine od 0,1–0,2 mm pruža sigurnosnu granicu u odnosu na toleranciju slaganja bez stvaranja koncentracije naprezanja duboko udubljene glave

Ograničenja zakretnog momenta pri ugradnji za upuštene mesingane vijke i uloga podmazivanja u sprječavanju nagrizanja navoja

Mjedeni vijci s upuštenom glavom osjetljiviji su na oštećenje pri ugradnji od svojih čeličnih ekvivalenata jer se istovremeno mogu pojaviti tri odvojena načina kvara pri istom primijenjenom zakretnom momentu: skidanje udubljenja (križno udubljenje se deformira prije nego što navoj dođe do potpunog zahvata), skidanje navoja u spojnoj rupi (škare s unutrašnjim navojem prije nego što sjedi glava vijka) i lom glave na uvojku od drške do glave (najslabiji presjek pri savijanju ispod sila reakcije upuštanja). U čeličnim pričvrsnim elementima ekvivalentne veličine, prozor zakretnog momenta između punog zahvaćanja navoja i svakog od ovih načina kvara dovoljno je širok da se prilagodi normalnoj varijabilnosti ugradnje. Kod mesinga niža granica razvlačenja (obično 380–430 MPa za CuZn39Pb3 naspram 640 MPa za čelik razreda 8.8) značajno sabija ovaj prozor, posebno za vijke malog promjera gdje su apsolutne vrijednosti zakretnog momenta niske.

Preporučeni maksimalni momenti ugradnje za DIN 965 upuštene mesingane vijke značajno se razlikuju od standardnih vrijednosti čelika i trebaju se izričito navesti u specifikacijama procesa montaže, a ne interpolirati iz čeličnih tablica:

Nagrizanje navoja — ljepljivo zavarivanje spojenih površina navoja pod kombiniranim normalnim i posmičnim naprezanjem — značajan je rizik pri uvrtanju mjedenih vijaka u mjedene rupe s narezima, jer slična tvrdoća i kemija dviju površina potiče mikro-zavarivanje na neravnim kontaktnim točkama. Nakon što započne trzanje, okretni moment potreban za nastavak vožnje naglo raste, a vijak se obično zaglavi prije nego što dođe do potpunog zahvata. Podmazivanje na sučelju navoja smanjuje koeficijent trenja za 30–50% i pomiče distribuciju zakretnog momenta prema željenoj komponenti stezanja, a ne prema komponenti trenja — promjena koja i sprječava habanje i poboljšava dosljednost postignutog opterećenja stezanja za dani primijenjeni zakretni moment. Dovoljan je tanki sloj vazelina, smjese protiv zapinjanja ili čak laganog strojnog ulja na navoj prije ugradnje i ne zahtijeva posebne materijale. Suzhou Anzhikou Hardware Technology Co., Ltd. može isporučiti DIN 965 upuštene mesingane vijke s tvornički primijenjenim mazivom za navoje za kupce čiji procesi sklapanja zahtijevaju dosljedan odnos opterećenja zakretnog momenta i stezaljke u velikim serijama proizvodnje.
