Poznavanje industrije

Smanjenje radnog ograničenja opterećenja pod kutnim opterećenjem — aspekt specifikacije očnog vijka koji se najčešće ne shvaća

Svaki katalog vijaka s ušicom navodi ograničenje radnog opterećenja (WLL) — ali ta se vrijednost odnosi isključivo na in-line aksijalno opterećenje, što znači da opterećenje djeluje izravno duž osi drške s ušicom okomito na smjer opterećenja. U praksi, konfiguracije postavljanja i podizanja rijetko postižu savršeno aksijalno poravnanje, a WLL se brzo smanjuje kako kut opterećenja odstupa od okomice. Ovo smanjenje snage nije međuspremnik sigurnosne granice — to je strukturna nužnost potaknuta naprezanjem na savijanje u prijelaznoj zoni od drške do oka, što je mjesto najvećeg naprezanja u cijelom spojniku pod opterećenjem izvan osi.

ASME B30.26 i ekvivalentni europski standardi (EN 1677-1) objavljuju faktore smanjenja koji se moraju primijeniti na nazivnu WLL na temelju kuta između smjera opterećenja i osi drške očnog vijka. Smanjenje je nelinearno i strmije nego što većina korisnika očekuje:

Rješenje za primjene koje zahtijevaju kutno opterećenje je rame (ili ovratnik) okovi vijak , gdje strojno obrađena prirubnica na dnu drške prenosi moment savijanja na spojnu površinu umjesto da ga koncentrira na spoju navoja i drške. Vijci s ramenom ušicom održavaju veću WLL pod kutovima do 45° i točna su specifikacija za konfiguracije remena s više krakova gdje se kut opterećenja ne može kontrolirati. Obične ušne vijke bez ramena treba specificirati samo za ravna okomita dizala gdje se može zajamčiti geometrija — uvjet koji je rjeđi u uporabi na terenu nego što sugerira kataloška fotografija.

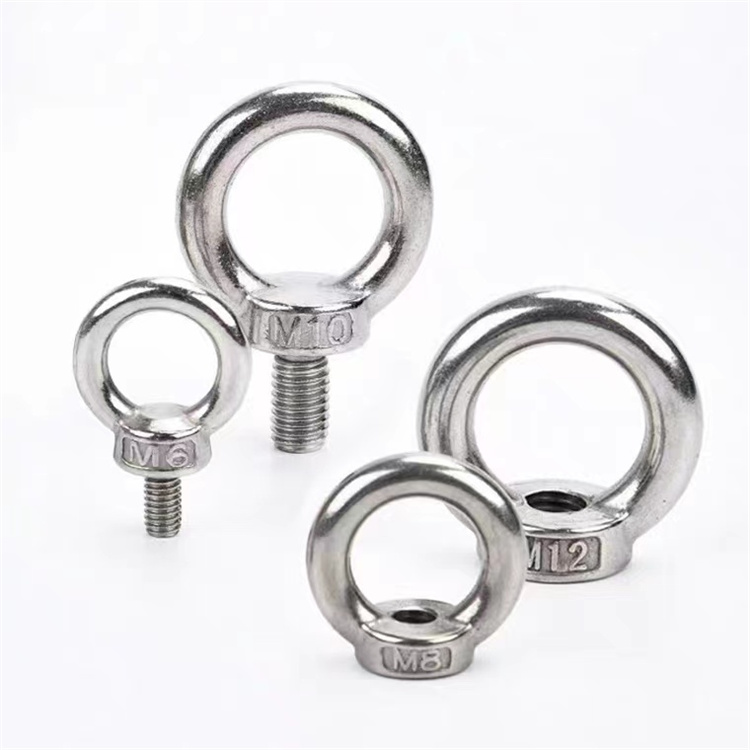

Odabir vrste nehrđajućeg čelika za ušne vijke — 304 naspram 316 naspram dupleksa u korozivnoj uporabi

Očni vijci od nehrđajućeg čelika često se specificiraju za vanjske, morske i kemijske okoline na temelju toga da je "nehrđajući čelik otporan na koroziju" — bez razlikovanja između klasa čije se stvarne performanse korozije u određenim okolinama razlikuju za red veličine. Svaki od tri razreda koji je najrelevantniji za primjene okovih vijaka ima poseban profil otpornosti na koroziju koji određuje životni vijek u određenim uvjetima izloženosti, a odabir pogrešnog razreda dovodi ili do preranog otkazivanja rupičaste korozije ili do nepotrebnog troška.

Stupanj 304 (1.4301 / 18-8)

Najrasprostranjenija i najisplativija vrsta nehrđajućeg čelika, 304 pruža dobru otpornost na atmosfersku koroziju i prikladna je za zatvorena industrijska okruženja, opremu za preradu hrane i izloženost slatkoj vodi. Njegovo kritično ograničenje je osjetljivost na rupičastu koroziju izazvanu kloridima - u obalnim okruženjima s koncentracijama slanog spreja iznad 200 mg/m²/dan, okovi vijci od nehrđajućeg čelika 304 razvijaju rupičastu koroziju unutar 12-18 mjeseci, obično na korijenu navoja gdje je završna obrada površine grublja i pasivni sloj se lakše ometa. Korijen navoja također je mjesto najvećeg naprezanja u spojnici, što znači da udubljenje tamo izravno smanjuje vijek trajanja od zamora, a ne površinski površinski učinak.

Stupanj 316 (1.4401 / 316 Marine)

Dodavanje 2-3% molibdena u 316 podiže kritičnu temperaturu pitinga u kloridnim okruženjima s približno 15°C (za 304) na iznad 30°C, i povećava kritični prag koncentracije klorida za faktor 3-5×. To čini 316 odgovarajućim izborom za pomorsku opremu, opremu za brodove, opremu za pristaništa i obalne arhitektonske primjene. Nije imun na rupičastu koroziju - u situacijama s pukotinama, kao što je kada drška očnog vijka prolazi kroz palubni priključak i drži se uz različiti metal pod dugotrajnom vlagom, pukotinska korozija 316 ostaje rizik - ali u otvorenoj atmosferskoj izloženosti moru pruža značajno duži životni vijek bez održavanja od 304.

Duplex 2205 (1.4462)

Duplex nehrđajući čelik nudi ekvivalentni broj otpornosti na rupičastu pojavu (PREN) od približno 35, u usporedbi s 25 za 316 i 18 za 304, u kombinaciji s vlačnom čvrstoćom od 620–780 MPa naspram 515–690 MPa za 316. Za ušne vijke u offshore, kemijskim postrojenjima ili industrijskim okruženjima s visokim udjelom klorida gdje su i otpornost na koroziju i nosivost ograničeno, duplex dopušta manjem promjeru pričvršćivača da nosi istu WLL s većom marginom sigurnosti od korozije. Kompromis je trošak (obično 1,5–2 puta više od cijene 316) i smanjena obradivost — dvostruka obrada se brzo stvrdnjava tijekom urezivanja navoja, zahtijevajući oštriji alat i manje brzine rezanja od austenitnih razreda. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi ušne vijke od nehrđajućeg čelika u sva tri razreda, s certifikacijom materijala koja se može pratiti do serije grijanja i dolazne provjere kemijskog sastava kao dio procesa upravljanja kvalitetom ISO 9001:2015.

Zahtjevi za dubinu zahvata navoja i spojnu površinu za ušne vijke u konstrukcijskim primjenama

Okasti vijak stvara svoj kapacitet podizanja kroz zahvat navoja između njegovog drška i navoja ili matice u koju je ugrađen — a primjerenost tog zahvata u potpunosti ovisi o čvrstoći na smicanje materijala za navoj i duljini navoja u kontaktu. Okasti vijak od nehrđajućeg čelika ocijenjen na aksijalni WLL od 500 kg postiže tu ocjenu samo kada je ugrađen na minimalnu dubinu zahvata u čeličnu konstrukciju odgovarajuće klase čvrstoće. Ugrađen u lijevani aluminij, meku broncu ili slijepu navojnu rupu nedovoljne dubine, isti ušni vijak može ogoliti svoje spojne navoje pri djeliću nazivnog opterećenja — bez vanjske indikacije smanjenog kapaciteta.

Preporuke za minimalni zahvat navoja za vijke s ušicom ugrađene u konstrukcijske primjene ovise o materijalu vijka i čvrstoći materijala za navoj. Opće smjernice iz standarda za konstrukcijske pričvrsne elemente su sljedeće:

• Čelik urezan u čelik (odgovarajuća klasa čvrstoće): minimalni zahvat od 1,0× promjera vijka; ovo je osnovna linija iz koje se svi ostali materijali ekstrapoliraju prema gore
• Očni vijak od nehrđajućeg čelika u aluminijsku strukturu: najmanje 1,5× promjer vijka, s umetkom spiralnog navoja (Helicoil ili ekvivalent) koji se snažno preporučuje kako bi se spriječilo nagrizanje aluminijskih navoja o nehrđajući držak tijekom ugradnje
• U lijevano željezo ili sivo željezo: minimalno 2,0× promjer vijka zbog niske vlačne i posmične čvrstoće lijevanog željeza; način krtog loma sivog lijeva znači da do skidanja navoja dolazi iznenada bez prethodnog upozorenja na istezanje
• U drvo ili kompozitno drvo: okovi vijaks should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

Stanje spojne površine u podnožju drške očnog vijka također utječe na raspodjelu opterećenja. Vijak s ramenom ušicom zahtijeva potpuni kontakt između svoje strane prirubnice i montažne površine za prijenos komponente savijanja opterećenja pod kutom. Razmak između ramena i površine — uzrokovan neokomitom navojnom rupom, površinskom opstrukcijom ili neadekvatnim zahvaćanjem navoja — znači da rameno ne može izvršiti svoju funkciju preraspodjele opterećenja, a pričvršćivač se strukturno ponaša kao obični okomiti vijak bez obzira na njegovu geometriju ramena. Provjera ravnosti površine i okomitosti pri ugradnji potreban je korak koji se često izostavlja u uputama za ugradnju na terenu.

Otkazivanje umornim vijcima od nehrđajućeg čelika — zašto statički WLL ne predviđa ciklički životni vijek

Očni vijci koji se koriste u dinamičkim primjenama dizanja - dizalice, dizalice, sidrišne točke vibrirajućih strojeva ili ponovljene operacije podizanja i postavljanja - doživljavaju cikličko opterećenje koje akumulira oštećenja uslijed zamora brzinom koja nije u potpunosti povezana sa statičkim WLL-om. Okasti vijak od nehrđajućeg čelika koji nosi svoje puno nazivno statičko opterećenje bez vidljivih smetnji može razviti pukotinu uslijed zamora na prijelazu drška u ušicu unutar tisuća ciklusa opterećenja pri opterećenjima znatno ispod 50% WLL, ovisno o faktoru koncentracije naprezanja u toj geometriji i omjeru naprezanja u ciklusu opterećenja. Pukotine nastale zamorom u nehrđajućem čeliku rastu bez značajne plastične deformacije i daju malo vizualnog upozorenja prije loma - što čini zamor dominantnim neotkrivenim načinom kvara u cikličkim primjenama ušistih vijaka.

Prijelazni radijus drške u oko je primarna geometrijska varijabla koja kontrolira vijek trajanja od zamora. Mali radijus prijelaza — uobičajen u vijcima s ušicom gdje je ušica zavarena ili savijena na dršku, a ne kovana integralno — djeluje kao koncentracija naprezanja koja pojačava lokalno cikličko naprezanje za faktor (Kt) od 2,5–4,0× u usporedbi s kovanim prijelazom s veliko radijusom. Za okoviti vijak od nehrđajućeg čelika 316 s granicom izdržljivosti glatke šipke od približno 200 MPa, Kt od 3,0 smanjuje efektivnu granicu zamora na prijelazu na približno 67 MPa — što znači da će ciklička opterećenja koja prelaze 67 MPa na korijenskom presjeku uzrokovati eventualni otkaz uslijed zamora bez obzira na odnos opterećenja prema statičkoj WLL.

Nekoliko praktičnih mjera izravno poboljšava performanse zamora očnog vijka u dinamičnoj službi:

• Odredite kovane, a ne proizvedene vijke s okom za cikličke primjene — kovanje proizvodi kontinuirani protok zrna od drške do ušice i omogućuje optimizaciju prijelaznog radijusa u matrici, dok zavarene ili prešane konstrukcije uvode zone pod utjecajem topline i nagle promjene geometrije koje su mjesta početka zamora
• Odredite intervale pregleda na temelju broja ciklusa umjesto kalendarskog vremena — okovi vijak koji radi 20 dizanja dnevno akumulira više oštećenja od zamora u jednom mjesecu nego isti vijak koji radi 2 dizanja tjedno tijekom godine dana; rasporedi pregleda temeljeni na ciklusu odražavaju stvarnu akumulaciju štete
• Primijenite inspekciju magnetskim česticama ili bojom na prijelazu drška u ušicu i zonama isticanja navoja — to su dva mjesta na kojima pukotine nastale zamorom započinju u više od 90% dokumentiranih kvarova zbog zamora očnih vijaka, a metode pregleda površine mogu otkriti pukotine dubine od 0,5 mm prije širenja do kritične veličine
• Smanjite WLL za 25–50% za cikličke primjene uključuje više od 10 000 ciklusa opterećenja tijekom projektiranog životnog vijeka — ovaj konzervativni pristup smanjuje raspon naprezanja na kritičnom poprečnom presjeku i neproporcionalno produljuje vijek trajanja od zamora, budući da se životni vijek od zamora mjeri približno kubom smanjenja raspona naprezanja

Za kupce kojima su potrebni ušni vijci od nehrđajućeg čelika s dokumentiranom usklađenošću dimenzija i materijala za sigurnosno kritične cikličke primjene, Suzhou Anzhikou Hardware Technology Co., Ltd. pruža potpunu dokumentaciju o sljedivosti od sirovog materijala do gotovog proizvoda, potpomognutu svojim sustavom kvalitete s certifikatom ISO 9001:2015 i kompletnim nizom interne opreme za testiranje — omogućujući izvoznim kupcima u 40 zemalja da zadovolje dolaznu inspekciju i zahtjevi sljedivosti vlastitih regulatornih okvira bez dobivanja dodatnog certifikata treće strane.
