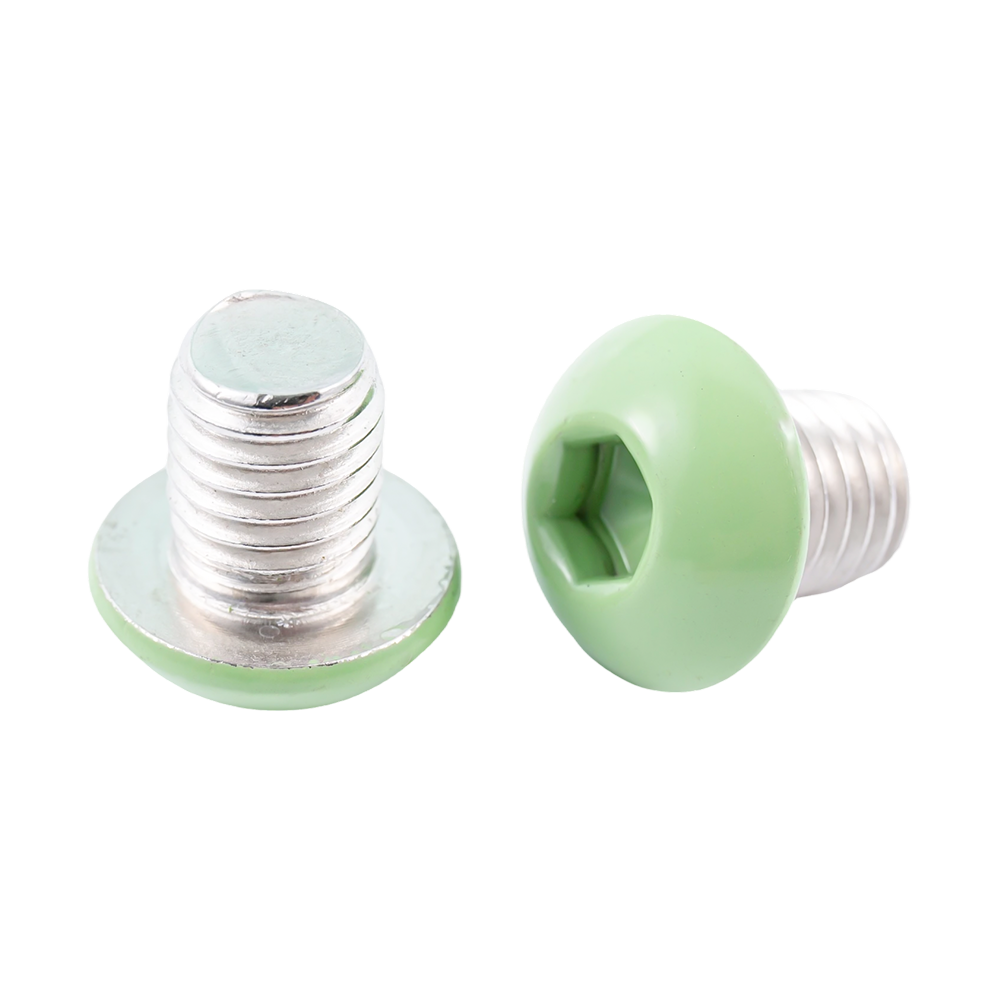

ISO 7380-1 u odnosu na ISO 7380-2: Razumijevanje strukturne razlike između standardnih vijaka i vijaka s gumbastom glavom s prirubnicom

ISO 7380 objavljen je u dva različita dijela koji se često spajaju u dokumentaciji o nabavi i inženjeringu, što dovodi do netočnih zamjena koje ugrožavaju zajedničku izvedbu. ISO 7380-1 definira vijak s cilindričnom glavom s ravnom kupolastom glavom i bez prirubnice — površina ležaja glave ograničena je na kružnu donju stranu same kupole. ISO 7380-2 definira varijantu s prirubnicom, koja dodaje integralnu prirubnicu s podloškom ispod kupolaste glave, povećavajući promjer površine ležaja za približno 30% do 40% u odnosu na promjer glave za istu nazivnu veličinu vijka. Ova razlika nije kozmetička: prirubnica iz temelja mijenja raspodjelu tlačnog naprezanja na površini spoja i određuje je li vijak prikladan za upotrebu u mekšim materijalima podloge bez posebne podloške.

Visina glave navedena u ISO 7380-1 nominalno je jednaka jednoj četvrtini nazivnog promjera vijka — znatno niža od ekvivalentnog ISO 4762 vijka s cilindričnom glavom, čija je visina glave jednaka približno dvije trećine nazivnog promjera. Ova smanjena visina glave je definirajuća funkcionalna karakteristika dizajna glave s gumbom: omogućuje korištenje u plitkim džepovima s otvorom, pruža vanjski izgled niskog profila na površini sklopa i smanjuje rizik od smetnji sa susjednim kliznim komponentama ili poklopcima. Kompromis je proporcionalno kraća dubina zahvaćanja šesterokutnog utičnice, koja izravno ograničava maksimalni zakretni moment ugradnje, a time i ostvarivo prednaprezanje — korak provjere koji se često preskače kada se glave gumba biraju isključivo na temelju njihovog niskoprofilnog izgleda.

Ograničenja naprezanja ležaja: kada glave gumba ISO 7380 zahtijevaju podlošku unatoč tome što standard ne zahtijeva podlošku

Naprezanje ležaja koje se stvara ispod glave an ISO 7380 vijak tijekom ugradnje je veći nego za ekvivalentni ISO 4762 vijak s cilindričnom glavom istog nazivnog promjera, jer je površina ležaja glave gumba manja u odnosu na probno opterećenje koje vijak može podnijeti. Kada ovo naprezanje ležaja premaši čvrstoću tečenja materijala spoja u kontaktnoj zoni, glava se postupno uglavljuje u površinu sa svakim toplinskim ciklusom ili vibracijskim događajem, eliminirajući predopterećenje i uzrokujući opuštanje zgloba bez ikakve vidljive vanjske indikacije kvara.

ISO 7380-2 glava gumba s prirubnicom posebno je razvijena za rješavanje ovog problema naprezanja ležajeva u sklopovima od lakih legura bez potrebe za zasebnom labavom komponentom podloške. Integralna prirubnica povećava nosivu površinu za faktor od približno 1,6 do 1,9 ovisno o nominalnoj veličini, proporcionalno smanjujući naprezanje ležaja i proširujući raspon materijala podloge u kojima se vijak može koristiti pri punom opterećenju bez rizika od ugradnje.

Odabir klase svojstava za ISO 7380 vijke: zašto 10.9 nije uvijek bolji od 8.8 u aplikacijama s gumbastom glavom

Vijci s gumbastom glavom ISO 7380 komercijalno se proizvode u klasama svojstva 8.8 i 10.9 za ugljični i legirani čelik, te u austenitnom nehrđajućem razredu A2-70 i A4-70. Instinkt da se odredi najviša dostupna klasa svojstava za bilo koju primjenu strukturalnog spojnog elementa posebno je problematičan za ISO 7380 glave gumba jer ograničavajući faktor u većini spojeva glava gumba nije vlačni kapacitet vijka, već torzijski kapacitet utičnice. Šesterokutni utičnica u glavi gumba ISO 7380 ima dubinu utičnice približno 37% kraću od ISO 4762 vijka s poklopcem istog nazivnog promjera. Kada vijak stupnja 10,9 zahtijeva instalacijski moment od 14 do 16 N·m da bi se postiglo prednaprezanje pri ispitivanju opterećenja, ali kratka utičnica može izdržati samo 10 do 12 N·m prije nego što započne deformacija utičnice, viša klasa svojstva postaje kontraproduktivna.

Praktične smjernice za odabir klase svojstava ISO 7380 stoga su:

• M3 do M6 raspon: Klasa svojstva 8.8 prikladna je za većinu primjena. Dubina utičnice u ovim veličinama osigurava pouzdan prijenos okretnog momenta na 8,8 otporno opterećenje bez rizika od oštećenja utičnice kada se koristi neistrošeni imbus ključ ispravne veličine.
• M8 do M12 raspon: Klasa svojstava 10.9 postaje izvediva jer veća apsolutna dubina utičnice osigurava dovoljan angažman za veći zahtjev zakretnog momenta. Međutim, stanje utičnice mora se rigorozno nadzirati — istrošeni šesterokutni ključevi na M8 i više mogu ogoliti utičnicu ISO 7380 stupnja 10,9 u jednom slučaju instalacije.
• Kada je maksimalno predopterećenje obavezno u malim promjerima: Razmislite o prelasku na ISO 4762 vijke s utičnicom na istoj lokaciji radije nego nadogradnju klase svojstva ISO 7380. Viša visina glave ISO 4762 osigurava dubinu utičnice potrebnu za siguran prijenos instalacijskog momenta od 10,9.
• Klase nehrđajućeg čelika (A2-70, A4-70): Smjesa protiv zapinjanja i kontrolirana brzina ugradnje obavezni su za glave gumba od nehrđajućeg čelika u navojnim rupama od nehrđajućeg čelika kako bi se izbjeglo nagrizanje.

Mogućnosti površinske obrade za vijke ISO 7380 i njihov utjecaj na usklađenost dimenzija

ISO 7380 specificira mehanička i dimenzionalna svojstva vijka u nepremazanom stanju, a površinski tretmani primijenjeni nakon proizvodnje dodaju materijal vanjskim površinama što se mora uzeti u obzir prilikom provjere usklađenosti dimenzija. Opcije premaza koje se najčešće primjenjuju na ISO 7380 vijke s gumbastom glavom, zajedno s implikacijama dimenzija i performansi, su:

• Crni oksid: Dodaje manje od 0,0005 mm svim površinama i nema mjerljivog učinka na klasu navoja ili usklađenost dimenzija glave. Standardna završna obrada za unutarnje mehaničke sklopove, učvršćenja alata i elektronička kućišta gdje je specificiran nereflektirajući crni izgled.
• Galvanizacija cinka (prozirni ili žuti kromat): Dodaje 5 do 12 mikrona po površini. Pokrivanje iznad 10 mikrona na 6g navojima riskira tijesno pristajanje ili neuspjeh debljine i zahtijeva da osnovni vijak bude proizveden u klasi tolerancije 6e kako bi se osigurala dopuštenost za oplatu.
• Niklanje: Stvara svijetlu površinu otpornu na koroziju od 8 do 15 mikrona po strani. Poniklane glave gumba u primjenama u kontaktu s kožom moraju se testirati na usklađenost s otpuštanjem nikla prema EU REACH Aneks XVII unos 27.
• Dacromet / geomet ljuspičasti premaz: Nanosi se u ukupnoj debljini od 8 do 20 mikrona, pružajući 500 do 1000 sati otpornosti na raspršenu sol bez rizika od vodikove krtosti. Viši koeficijent trenja (0,12 do 0,16) mora se uzeti u obzir u specifikaciji zakretnog momenta — isti instalacijski zakretni moment proizvodi približno 15% manje predopterećenja u usporedbi s pocinčanim vijcima.
• PVD premazi (TiN, CrN, DLC): Primijenjen na 1 do 4 mikrona, PVD dodaje zanemariv dimenzionalni rast dok osigurava površinsku tvrdoću od 1500 do 5000 HV. Navedeno u vrhunskim biciklističkim komponentama, medicinskim uređajima i preciznim optičkim instrumentima.

Dizajn protuprovrta i zazora za ISO 7380 instalacije: Izbjegavanje najčešćih pogrešaka u crtanju

ISO 7380 vijci s gumbastom glavom najčešće se ugrađuju u rupe s izbušenim rupama koje udubljuju kupolastu glavu ispod ili u ravnini s površinom sklopa. Geometrija ovih protuprovrta rutinski se netočno navodi na inženjerskim nacrtima. Tri najčešće pogreške u crtanju za ISO 7380 specifikacije provrta i njihove posljedice su:

• Određivanje dubine provrta jednake nazivnoj visini glave: Uz dimenzionalne tolerancije i na vijku i na strojno obrađenom protuprovrtu, kupola će ili malo stršati iznad površine ili biti u ravnini. Ispravna praksa dodaje 0,1 mm do 0,2 mm nominalnoj visini glave pri određivanju dubine provrta kako bi se osiguralo dosljedno nasjedanje u ravnini ili ispod.
• Korištenje bušotine s ravnim dnom za kupolaste glave: Cilindrični protuprovrt s ravnim dnom dodiruje kupolu samo na rubu ruba, stvarajući linijski kontakt koji koncentrira naprezanje i ne pruža bočnu stabilizaciju za glavu vijka pod opterećenjem smicanja. Ispravan promjer otvora je 0,3 mm do 0,5 mm veći od nominalnog promjera glave.
• Neuspjeh navođenja zazora pristupa šesterokutnom ključu iznad provrta: Dizajni koji daju samo 5 mm do 8 mm zazora iznad otvora zahtijevaju ili šesterokutni ključ s kuglastim završetkom (koji smanjuje prijenosni moment za 25% do 30%) ili šesterokutni odvijač s T-ručicom — oba se moraju uzeti u obzir u navedenom momentu ugradnje.

Nestandardne varijante ISO 7380: prilagođeni promjeri glave, proširene dubine utičnica i opcije s niskim magnetskim utjecajem

Standardni niz dimenzija definiran u ISO 7380 pokriva nazivne veličine od M3 do M16 s fiksnim omjerima promjera glave i visine. U mnogim aplikacijama preciznog inženjeringa, ovi standardni omjeri ne odgovaraju optimalno zahtjevima dizajna, a prilagođene varijante oblika glave gumba specificirane su za rješavanje specifičnih funkcionalnih potreba.

Prošireni promjer glave za povećanu nosivu površinu

Povećanje promjera glave iznad standarda ISO 7380 uz zadržavanje kupolastog profila glave proizvodi pričvršćivač sa znatno većom površinom ležaja koji eliminira potrebu za zasebnom podloškom u primjenama na mekim podlogama. Prilagođeni promjeri glave od 1,5× do 2,0× standardnog ISO 7380 promjera glave izvedivi su putem hladnog obrađivanja u prilagođenoj matrici i komercijalno se proizvode u serijama od 5000 komada ili više. Profil kupole mora se redizajnirati proporcionalno kada se promjer glave poveća kako bi se zadržao namjeravani izgled niskog profila.

Produžena dubina utičnice za veći prijenos okretnog momenta

Proizvodnja glave s profilom ISO 7380 s dubinom utičnice koja odgovara standardu ISO 4762 ili se približava standardu ISO 4762, stvara hibridnu geometriju koja pruža niskoprofilni vanjski izgled gumbaste glave s zahvatom utičnice i kapacitetom zakretnog momenta kao vijci. Ova nestandardna konfiguracija koristi se u primjenama gdje je potrebno maksimalno prednaprezanje, ali je izbočena cilindrična glava ISO 4762 vijka neprihvatljiva. Povećana dubina utičnice postiže se određivanjem veće visine glave u alatu za hladnu glavu, obično dodavanjem 0,5 mm do 1,5 mm iznad standarda ISO 7380 za veličine od M4 do M8. Interna alatna sposobnost tvrtke Suzhou Anzhikou omogućuje da se prilagođene specifikacije dubine utičnice ugrade u dizajn glave i potvrde kroz inspekciju prvog artikla prije puštanja u proizvodnju.

Niskomagnetski i nemagnetski stupnjevi

Standardni austenitni nehrđajući čelik ISO 7380 vijaks imaju nisku, ali različitu od nule magnetsku propusnost zbog martenzita izazvanog deformacijom koji nastaje tijekom procesa hladnog sabijanja. Za primjene u MRI opremi, sklopovima magnetometra i preciznim instrumentima kompasa, istinski nemagnetske ISO 7380 tipkaste glave zahtijevaju ili žarenje u otopini nakon nanošenja ili specifikaciju kvalitete superaustenitne legure kao što je 316LN ili 904L. Ove nemagnetske varijante prilagođene su stavke proizvedene u malim serijama prema specifikaciji kupca, a provjera magnetske propusnosti gotovih vijaka zahtijeva mjerenje Helmholtzove zavojnice ili kalibrirani mjerač propusnosti — standardni test magneta s Hallovim efektom nije dovoljan za otkrivanje malih povećanja propusnosti koja ne zadovoljavaju specifikacije preciznih instrumenata.
