Sustavi pogonskih vijaka i geometrija udubljenja

Sučelje između a Vijčani ključ a udubljenje glave vijka određuje učinkovitost prijenosa momenta i pouzdanost montaže. Različiti pogonski sustavi nude različite stupnjeve kontaktne površine, što izravno utječe na to koliki se okretni moment može primijeniti prije nego što dođe do ekscentra. Razumijevanje ovih geometrijskih razlika pomaže kupcima odrediti vijke koji odgovaraju njihovom postojećem inventaru alata.

U Anzhikou strojno obrađujemo udubljenja s tolerancijama koje se prilagođavaju standardnim dimenzijama ključa za vijke, a aksijalni zazor minimaliziran. Naši postupci hladnog nabijanja i CNC osiguravaju dosljednu dubinu udubljenja i kutove zidova u serijama, što je ključno kada se vaša linija za sklapanje oslanja na automatizirano ili ručno uključivanje ključa.

Kada specificirate vijke za projekte gdje se o kompatibilnosti alata ne može pregovarati, provjerite može li vaš dobavljač održati stabilnost dimenzija udubljenja. Anzhikouov pogon od 2000 četvornih metara koristi matrice za precizno oblikovanje koje kontroliraju geometriju udubljenja unutar ±0,02 mm , osiguravajući pouzdano zahvaćanje vijčanog ključa čak i na mikro pričvršćivačima do M1.0.

Dopušteno pristajanje između vijaka i preciznih udubljenja

Labavo pristajanje između Vijčani ključ a udubljenje vijka uzrokuje radijalnu zračnost, koja koncentrira stres na kutne točke umjesto da raspoređuje opterećenje po bokovima. To dovodi do zaobljenja, ogoljenih glava i krhotina stranih predmeta u osjetljivim sklopovima. Nasuprot tome, pretjerano čvrsto prianjanje otežava ručno umetanje i produljuje vrijeme ciklusa u proizvodnim okruženjima.

Optimalni rasponi zazora za ručno sastavljanje

Za pogone sa šesterokutnom utičnicom, idealni dijametralni razmak između klina i stijenke udubljenja obično je između 0,05 mm i 0,10 mm za ručne alate. Električno potpomognuti sklop može tolerirati nešto čvršće prianjanje jer je poravnanje umetanja dosljednije. Torx sustavi općenito rade s nižim zazorom zbog svoje režnjevite geometrije, koja omogućuje samocentriranje.

Mjerenje koncentričnosti i dubine udubljenja

Dubina udubljenja mora premašiti minimalnu duljinu zahvata vijčanog ključa za najmanje 0,3 mm kako bi se osigurao puni prijenos momenta bez pada. Koncentričnost između osi udubljenja i osi drške vijka treba kontrolirati unutar 0,05 mm TIR (Očitanje ukupnog indikatora) kako bi se spriječilo njihanje tijekom vožnje velikom brzinom. U Suzhou Anzhikou, naše inspekcijske stanice tijekom procesa provjeravaju ove parametre na svakoj proizvodnoj seriji pomoću optičkih komparatora i dubinomjera.

• Radijalni zazor ispod 0,03 mm predstavlja rizik zaglavljivanja ključa u udubljenim glavama
• Radijalni zazor iznad 0,15 mm značajno povećava vjerojatnost ekscentra
• Varijacija dubine udubljenja iznad ±0,1 mm može uzrokovati nedosljedna očitanja momenta

Tvrdoća materijala i otpornost na trošenje vijčanih ključeva

Vijčani ključ obično se proizvodi od krom-vanadij čelika (Cr-V) ili krom-molibden čelika (Cr-Mo), s vrijednostima tvrdoće u rasponu od HRC 52 do HRC 60 nakon toplinske obrade. Razlika u tvrdoći između ključa i glave vijka je namjerna: ključ bi trebao biti tvrđi od vijka kako bi se spriječila deformacija alata, ali ne toliko tvrd da postane krt i pukne pod udarnim opterećenjem.

Površinski tretmani kao što su crni oksid, poniklavanje ili fosfatni premaz poboljšavaju otpornost na koroziju, ali dodaju zanemarivu debljinu. Istrošeni ključ sa zaobljenim rubovima može oštetiti precizne glave vijaka koji koštaju znatno više od samog alata , tako da je uspostavljanje rasporeda zamjene alata na temelju brojanja ciklusa, a ne vizualnog pregleda isplativa praksa.

Odabir konfiguracije ključa s vijkom za ograničene prostore

Ne omogućuju sva okruženja za sklapanje pravocrtni pristup pričvršćivaču. Kada su vijci uvučeni u šupljine, smješteni blizu prepreka ili poravnati pod kutovima, fizički profil ključa za vijke postaje jednako važan kao i veličina njegovog pogona. Odabir pogrešne konfiguracije može jednostavnu operaciju pričvršćivanja pretvoriti u dugotrajnu preradu.

Kuglični kraj naspram standardnih profila

Ključevi s kuglastim vijkom dopuštaju kutni ulazak do približno 25 stupnjeva od osi vijka, što je neprocjenjivo kada je vertikalni pristup blokiran. Međutim, smanjena kontaktna površina na kugličnom sučelju smanjuje maksimalni kapacitet zakretnog momenta za otprilike 15-20 posto u usporedbi sa standardnim ključem s ravnim drškom. Za konačno zatezanje ili spojeve koji su kritični za zakretni moment, uvijek završite sa standardnim krajnjim ključem kako biste postigli potpuni bočni kontakt.

Geometrija ručke i razmatranje dosega

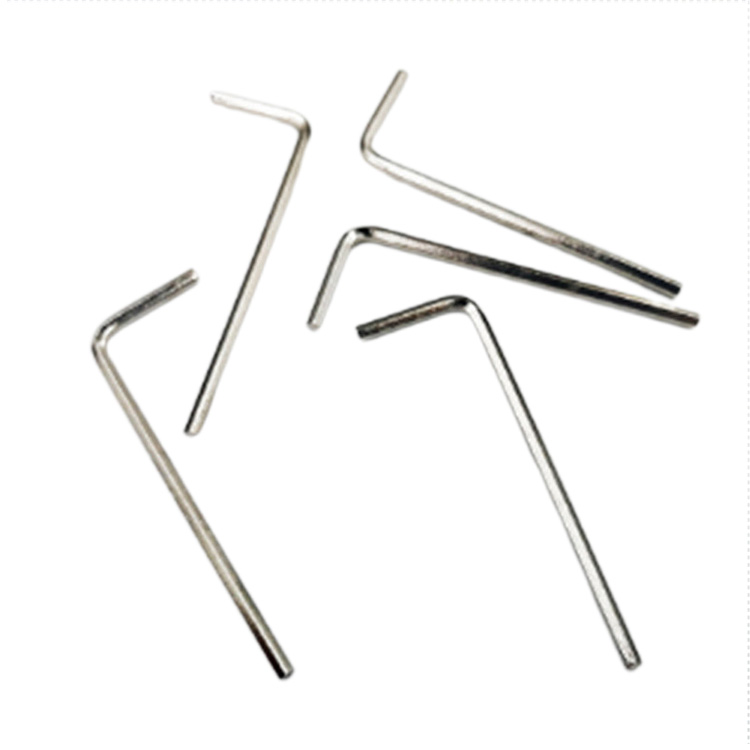

Tipke u obliku slova L nude najbolji omjer poluge i cijene za ručno sastavljanje, dok varijante s T-ručkom ravnomjernije raspoređuju pritisak dlana tijekom dulje upotrebe. Sklopivi setovi šesterokutnih ključeva smanjuju težinu nošenja za terenske tehničare, ali uvode zglobnu igru ​​koja može smanjiti točnost. Za minijaturne pričvršćivače u sklopu elektronike, precizni L-ključevi s oblikovanim hvataljkama pružaju taktilnu povratnu informaciju potrebnu za izbjegavanje pretjeranog zatezanja malih vijaka M1.2–M2.0.

1. Izmjerite minimalni promjer slobodnog prostora oko glave vijka prije odabira širine drške ključa
2. Provjerite dopušta li duljina ključa barem jednu punu rotaciju bez smetnji ručke
3. Za automatizirane vozače, potvrdite da promjer drške ključa odgovara specifikaciji stezne čahure alata

U Anzhikou koristimo dva desetljeća iskustva nestandardne prilagodbe vijaka kako bismo konzultirali klijente o dizajnu udubljenja i osigurali kompatibilnost s njihovim specifičnim popisom vijaka. Bez obzira zahtijeva li vaš sklop standardne šesterokutne pogone ili specijalizirane sigurnosne uzorke, optimiziramo geometriju glave kako bi vaši alati radili kako treba.
