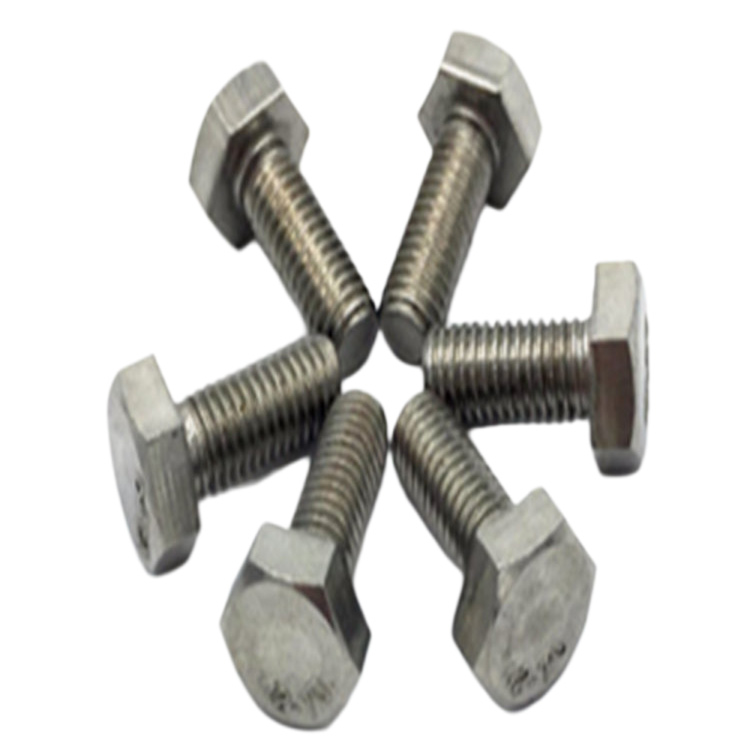

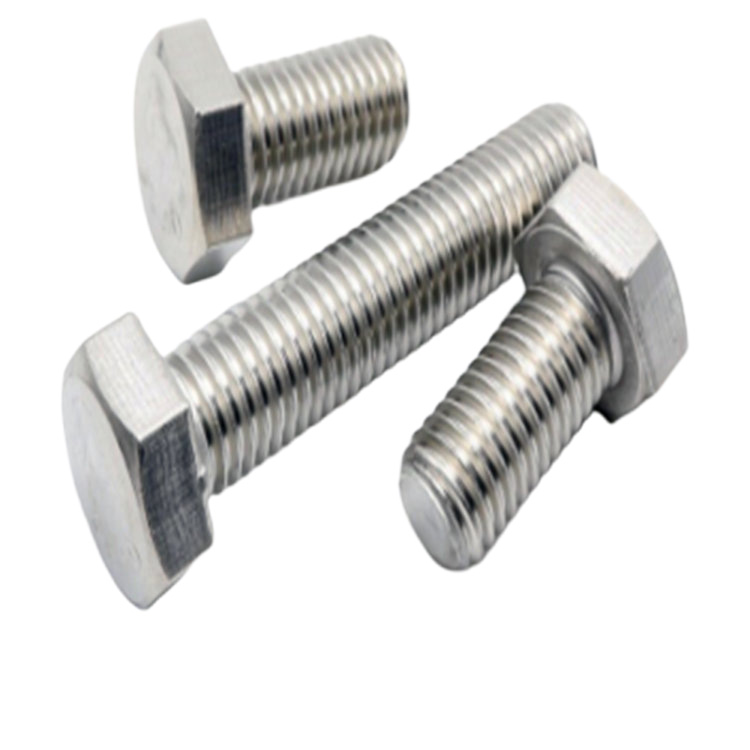

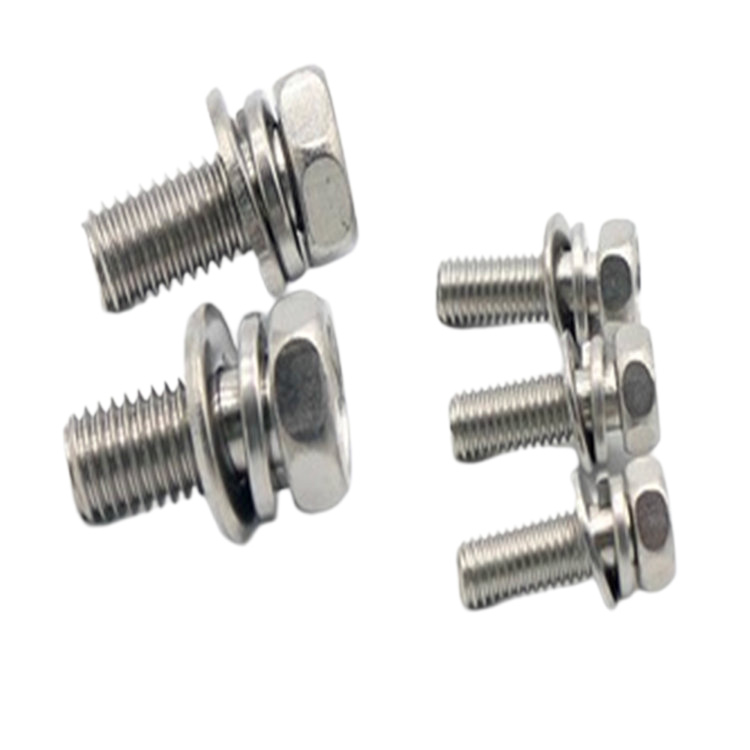

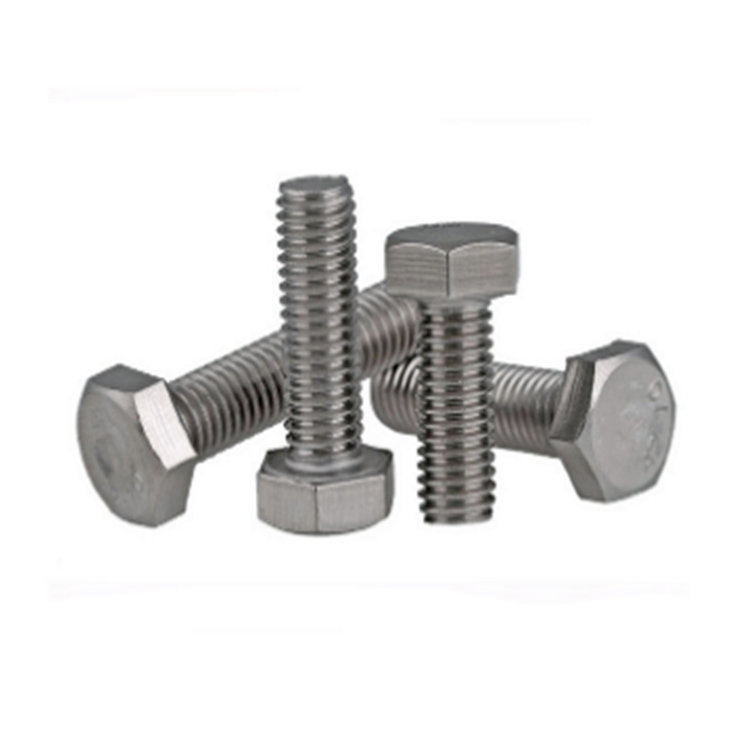

Tolerancija između stanova u Vijci sa šesterokutnom glavom i njegov učinak na pouzdanost

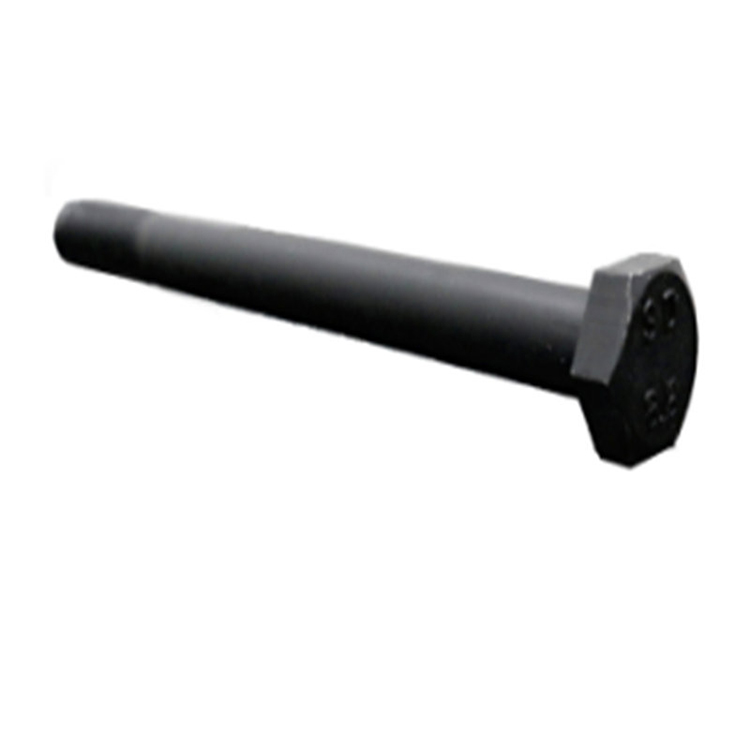

Dimenzija poprečne ravnine (AF) vijka sa šesterokutnom glavom je parametar koji određuje hoće li ključ ili nasadni ključ pravilno sjediti na glavi pričvršćivača. Iako se ovo čini jednostavnim, prozor tolerancije dodijeljen AF-u - i način na koji on djeluje s tolerancijama proizvodnje ključa - ima izravan učinak na to hoće li se zakretni moment ugradnje prenositi učinkovito ili hoće li alat klizati, zaokružiti se ili primijeniti neravnomjerno opterećenje. Prema ISO 4014 i DIN 931, AF tolerancija za vijak sa šesterokutnom glavom u stupnju proizvoda A navedena je kao h15 za veličine do M16, što dopušta značajno negativno odstupanje od nominalnog. Za vijak M10 (nominalni AF 17 mm), minimalni dopušteni AF ispod h15 je 16,73 mm — razmak od 0,27 mm u odnosu na nominalni.

Izolirano, 0,27 mm zvuči zanemarivo. U kombinaciji sa standardnim viljuškastim ključem proizvedenim prema vlastitoj toleranciji (obično 0,19 mm na otvoru čeljusti za ključ od 17 mm prema DIN 894), ukupni razmak između čeljusti ključa i vijka može doseći 0,46 mm. Pri velikom zakretnom momentu, ovaj zazor dopušta rotacijski nagib koji koncentrira kontaktni stres na ravnim kutovima, umjesto da ga distribuira preko cijele ravne površine. Rezultat je zaobljenje uglova - prvo na vijku, zatim na čeljusti ključa - i progresivni gubitak zahvata koji obično postaje neprihvatljiv nakon 5-15 ciklusa visokog zakretnog momenta. Za aplikacije koje zahtijevaju ponovljenu instalaciju i uklanjanje, određivanje strože AF tolerancije pri nabavi - ili nadogradnja na šesterokutnu (imbus) konfiguraciju koja u potpunosti eliminira razmak čeljusti - konkretna je protumjera bez strukturalne kazne.

Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi vijke sa šesterokutnom glavom s ravnim dimenzijama koje se održavaju prema okvirima tolerancije koje je specificirao kupac čvršćim od zadanih ISO standarda, koristeći opremu za valjanje navoja i CNC opremu uvedenu iz Tajvana i Japana koja može održati konzistentnost dimenzija u velikim količinama proizvodnje bez žrtvovanja izlazne brzine.

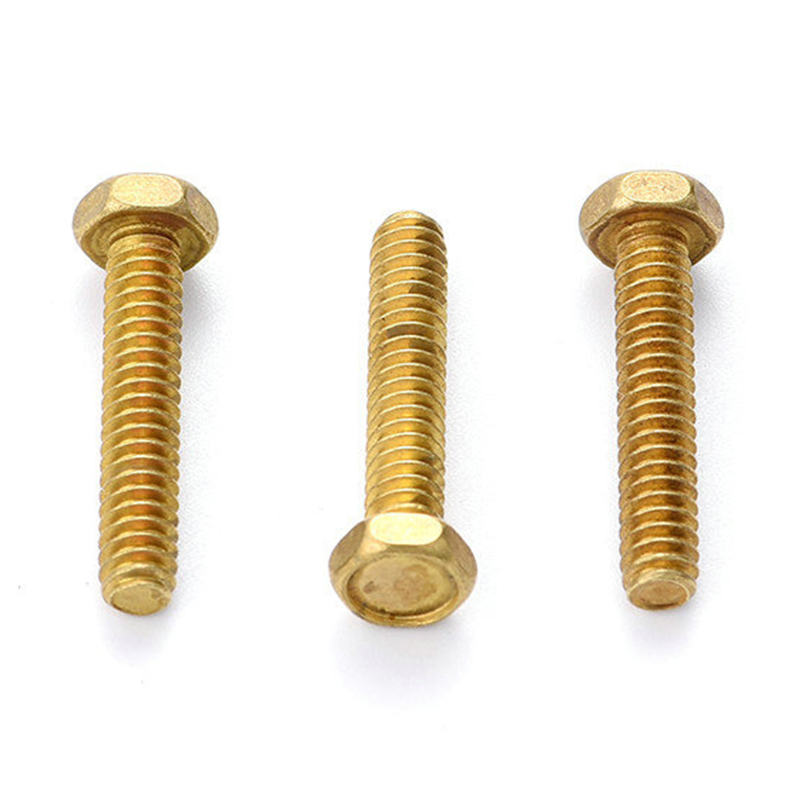

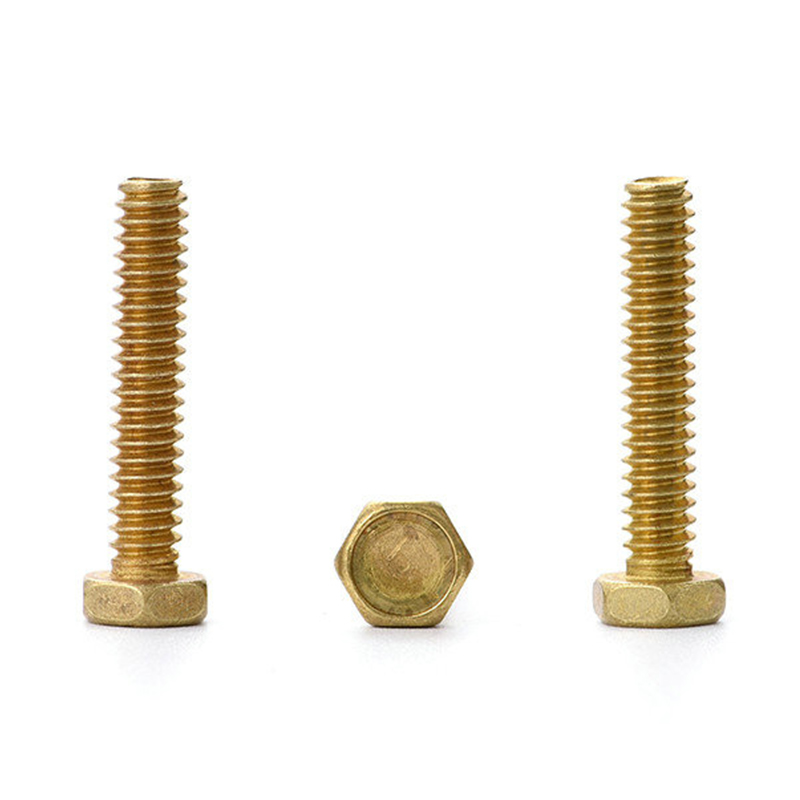

Čvrsti mesingani vijci sa šesterokutnom glavom u električnim primjenama i primjenama uzemljenja — kompromisi između vodljivosti i čvrstoće

Mjed se često odabire za vijke sa šesterokutnom glavom u električnim kućištima, sabirnicama za uzemljenje i sklopovima terminalnih blokova zbog svoje električne vodljivosti — ali vodljivost mjedenih legura značajno varira ovisno o sastavu, a razlika je važna u primjenama gdje je otpor kontakta konstruktivni parametar. Dvije najčešće legure mjedi koje se koriste u proizvodnji spajala su CuZn39Pb3 (približno 15-18% IACS vodljivosti) i CuZn36Pb3 (17-20% IACS). Za usporedbu, čisti bakar je 100% IACS, a aluminij 6061 je približno 40% IACS. Mjedeni vijci stoga nisu zamjena za bakar gdje je kritičan mali kontaktni otpor — oni su strukturni kompromis koji osigurava odgovarajuću vodljivost uz daleko bolju obradivost i izvedbu oblikovanja navoja od čistog bakra.

U primjenama uzemljenja, kritičniji čimbenik često nije skupna vodljivost, već otpor međusklopa na površini ležaja vijka i zahvatu navoja. Oksidni slojevi na mjedenim površinama — koji se stvaraju unutar nekoliko sati nakon izlaganja zraku — povećavaju kontaktni otpor za jedan red veličine u usporedbi sa svježe obrađenim površinama. Održavanje niskog kontaktnog otpora zahtijeva ili površinsku obradu koja sprječava oksidaciju (posrebrenje za visokoučinkovito uzemljenje, poniklavanje za opću upotrebu) ili dizajn spoja koji osigurava dovoljan kontaktni pritisak za mehaničko probijanje oksidnog sloja. Vrijednosti zakretnog momenta izračunate isključivo za strukturno stezanje često su nedostatne za postizanje ovog pomaka oksida — standardi dizajna spojeva za uzemljenje kao što su IEEE 837 i IEC 61439 rješavaju to s odvojenim zahtjevima za zakretni moment i kontaktni pritisak koji premašuju tipične specifikacije strukturnih spojnica.

Čvrsti mjedeni vijci s šesterokutnom glavom također pokazuju fenomen poznat kao pucanje uslijed korozije naprezanja (SCC) u prisutnosti atmosfera koje sadrže amonijak — poljoprivredni objekti, rashladna postrojenja i neka okruženja za obradu vode. Mjedene legure s visokim udjelom cinka (iznad 15% Zn) posebno su osjetljive. Tamo gdje postoji rizik od SCC-a, određivanje mesinga s nižim sadržajem cinka (CuZn10 ili CuZn15) ili prebacivanje na leguru silikonske bronce osigurava znatno bolju otpornost na SCC uz samo skromno smanjenje obradivosti. Inženjerski tim tvrtke Anzhikou procjenjuje radna okruženja korisnika kao dio procesa odabira materijala za prilagođene narudžbe spojnica, proaktivno označavajući rizik SCC-a prije početka proizvodnje.

Izračun duljine zahvata navoja za vijke sa šesterokutnom glavom u materijalima za spajanje koji nisu od čelika

Praktično pravilo da "zahvat navoja treba biti jednak jednom promjeru vijka" potječe iz dizajna spoja čelik u čelik i ne prenosi se sigurno na sklopove gdje je navojna rupa u aluminiju, tlačno lijevanom cinku, mesingu ili inženjerskoj plastici. Ovi materijali imaju značajno manju otpornost na smicanje navoja od čelika, što znači da se pod istim aksijalnim opterećenjem vijka spojni navoji skidaju prije nego što sam vijak otkaže. Minimalna duljina spoja za sprječavanje skidanja navoja mora se ponovno izračunati za stvarni materijal za navoj, a potrebna duljina je često 1,5× do 3× promjera vijka, ovisno o paru materijala.

Usporedba vladajućeg načina kvara za vijčane spojeve sa šesterokutnom glavom u miješanim materijalima je sljedeća:

Jedna praktična implikacija: čvrsti mjedeni vijci s šesterokutnom glavom uvučeni u mjedeno kućište zapravo su dobro usklađen par materijala — vijak i spojni navoji imaju gotovo identičnu čvrstoću na smicanje, što predviđanje načina kvara spoja čini jednostavnim, a nagrizanje navoja manje vjerojatnim nego u kombinacijama različitih metala. Ovo je značajna prednost u kućištima preciznih instrumenata, tijelima ventila i vodovodnim priključcima gdje su spojevi mesing na mesing uobičajeni i gdje se očekuje dug radni vijek između ciklusa rastavljanja.

Oznake klase svojstava na vijcima sa šesterokutnom glavom i što vam one ne govore o izdržljivosti

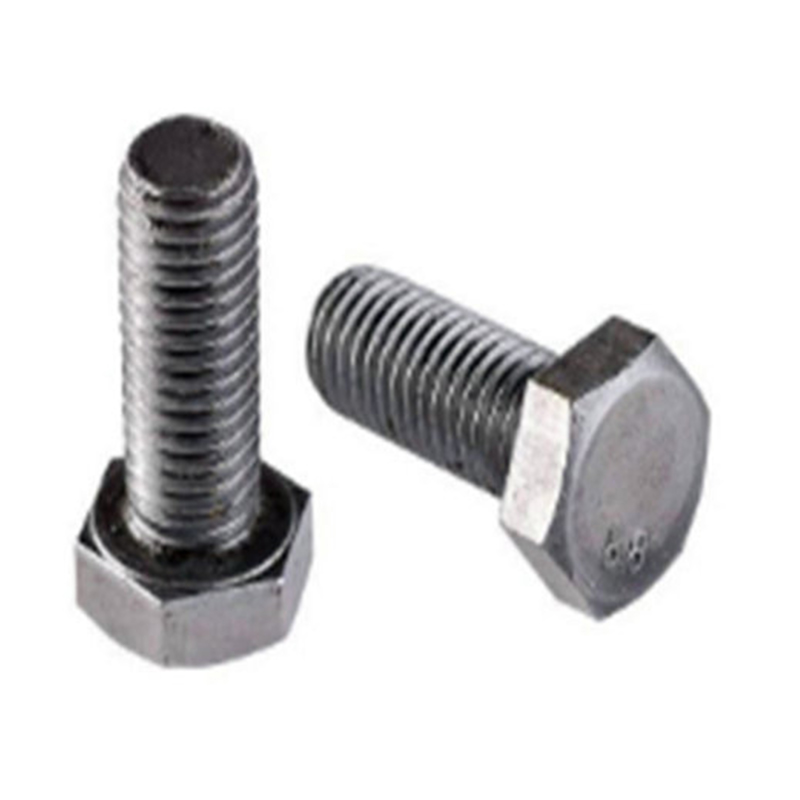

Oznake klase svojstva ISO 898-1 — 8.8, 10.9, 12.9 utisnute na šesterokutnoj glavi — komuniciraju minimalnu vlačnu čvrstoću i granicu popuštanja spojnog elementa, koji su dovoljni za izračun statičkog opterećenja. Ono što ove oznake ne govore je čvrstoća na zamor, osjetljivost na zareze ili izvedba pod cikličkim opterećenjem - tri svojstva koja određuju hoće li vijak sa šesterokutnom glavom preživjeti vibrirajući sklop tijekom projektiranog životnog vijeka od milijuna ciklusa opterećenja. Vijak klase svojstava 8.8 od dva različita proizvođača, pri čemu oba ispunjavaju minimalne zahtjeve za vlačnom snagom, može se razlikovati u granici izdržljivosti na zamor za 30-40% ovisno o radijusu korijena navoja, završnoj obradi navoja i stanju zaostalog naprezanja iz procesa valjanja.

Valjanje navoja, za razliku od rezanja navoja, ključna je procesna varijabla koja najznačajnije utječe na učinak zamora. Kotrljanje izaziva zaostalo tlačno naprezanje u korijenu navoja — zonu najveće koncentracije naprezanja u aksijalno opterećenom vijku — što se izravno suprotstavlja naprezanju zamora vlačnim vlaknima i podiže efektivnu granicu izdržljivosti. U objavljenim studijama pokazano je da valjani navoji na vijcima klase svojstva 8.8 premašuju vijek trajanja vijaka s urezanim navojem iste klase svojstva za faktore od 2× do 4× pod identičnim uvjetima opterećenja. To je razlog zašto navođenje "navoja valjanih nakon toplinske obrade" (umjesto prije) u kritičnim primjenama zamora dodaje mjerljivu sigurnosnu marginu izvan onoga što sama oznaka klase svojstva prenosi.

Za pune mjedene vijke sa šesterokutnom glavom, konstrukcija zamora dodatno je komplicirana nižim omjerom zamora mjedi (granica izdržljivosti na vlačnu čvrstoću) u usporedbi s čelikom — obično 0,25–0,30 za mjed u odnosu na 0,40–0,50 za srednje ugljični čelik. To znači da mjedeni vijak koji radi na 40% svoje vlačne čvrstoće pod cikličkim opterećenjem još uvijek može biti u režimu kritičnom za zamor, dok bi čelični vijak pri istom udjelu naprezanja bio sigurno ispod svoje granice izdržljivosti. Suzhou Anzhikou Hardware Technology Co., Ltd. koristi opremu za motanje navoja kao dio svog standardnog proizvodnog procesa za čelične i mjedene vijke sa šesterokutnom glavom, osiguravajući da je korist od zaostalog tlačnog naprezanja dosljedno prisutna bez obzira na veličinu serije — sposobnost procesa koja izravno podržava kupce u projektiranju usluga kritičnih za zamor na izvoznom tržištu u 40 zemalja.
