Tolerancija rupa i klasifikacija pristajanja za Clevis Pin zakovice s ravnom glavom — zašto prilagodba zazora nije uvijek pravi izbor

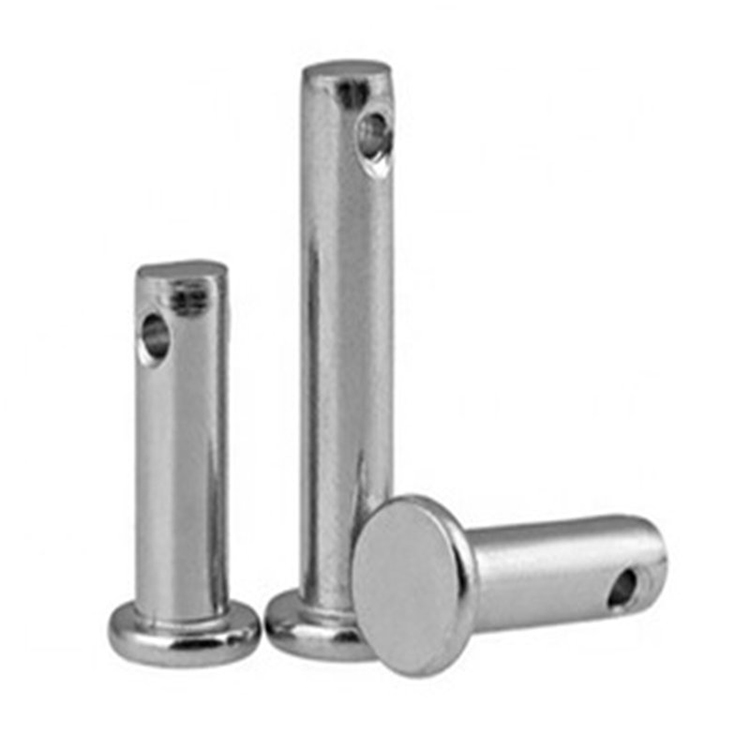

Zakovica s ravnom glavom s uglavljenom iglom i križnom rupom kombinira dvije mehaničke funkcije u jednom dijelu: tijelo zakovice prenosi opterećenje smicanja između spojenih dijelova oslanjanjem na stijenke rupe, dok križna rupa na kraju prihvaća rascjepka, rascjepku ili kopču koja zadržava sklop aksijalno. Pristajanje između drške zakovice i njegovih spojnih otvora u spojnici i vilici mora biti odabrano imajući na umu obje funkcije — pristajanje optimizirano samo za jednostavno sastavljanje ugrozit će raspodjelu posmičnih opterećenja, dok pristajanje optimizirano samo za prijenos opterećenja čini instalaciju nepraktičnom i sprječava malu kutnu artikulaciju koju su spojevi s uglom posebno dizajnirani da dopuste.

ISO 286-1 klasifikacije prilagodbi koje se koriste u primjenama klinova sa klinom dijele se u tri praktične zone. Zazorni prihvat (H8/f7 ili H9/d9) omogućuje slobodnu rotaciju i jednostavno umetanje, što ga čini zadanim za zakretne i šarnirske primjene gdje se očekuje kontinuirana artikulacija. Prijelazno prianjanje (H7/k6 ili H7/m6) proizvodi gotovo nulti zazor s povremenim smetnjama, prikladno kada spoj mora podnijeti smicanje bez bočne zračnosti, ali se i dalje rastavlja radi održavanja. Interferentni spoj (H7/p6 ili čvršći) trajno zaključava klin u uhu klina — koristi se kada zakovica nije namijenjena za uklanjanje i prijenos opterećenja mora biti maksimiziran. Odabirom zazora u strukturnoj primjeni smicanja jer je lakša za ugradnju dovodi do habanja zbog trnanja između klina i stijenke rupe: malo cikličko klizno kretanje pod opterećenjem postupno nagriza obje površine, povećavajući rupu i smanjujući efektivnu površinu ležaja za 20–40% tijekom radnog vijeka.

Položaj križne rupe dodaje dodatno ograničenje tolerancije koje ne postoji u standardnim čvrstim zakovicama. Rupa mora biti smještena unutar određene aksijalne udaljenosti od kraja repa kako bi se osiguralo da pričvrsna igla čisti lice spojnog dijela kada se instalira. Križni otvor postavljen preblizu rubu ruba smanjuje neto presjek na najslabijoj točki zakovice; predaleko prema unutra, a rascjepka se ne može umetnuti nakon sastavljanja. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi zakovice s ravnom glavom sa klinom s uglavljenom osovinom s tolerancijama položaja poprečnih rupa koje CNC oprema drži unutar ±0,05 mm od specificirane aksijalne lokacije, osiguravajući da je funkcija pričvrsne igle dimenzionalno potvrđena prije otpreme, a ne otkrivena tijekom sastavljanja.

Naprezanje ležaja zakovice u odnosu na kidanje lima — koji način kvara kontrolira vaš dizajn spoja

Zakovicama Dizajn spoja uključuje dva konkurentna načina kvara koji se oba moraju provjeriti neovisno: slom držanja zakovice na stjenci rupe i slom kidanja (ili smicanja) lima između otvora zakovice i ruba dijela. Koji će način vladati ovisi o omjeru udaljenosti ruba i promjera rupe, relativnoj čvrstoći zakovice i lima, te o tome je li zakovica jednostruka ili dvostruka. Projektiranje prema jednom kriteriju uz ignoriranje drugog proizvodi spojeve koji otkazuju pri opterećenjima znatno ispod predviđene projektne točke.

Naprezanje ležaja u zakovici izračunava se kao primijenjena posmična sila podijeljena s projektiranom površinom ležaja (promjer drške × debljina lima). Za čeličnu zakovicu u aluminijskom limu, slom ležaja aluminijskog lima gotovo uvijek vlada prije popuštanja drške zakovice — aluminijska čvrstoća tečenja ležaja (obično 380–480 MPa za 6061-T6) postiže se mnogo prije nego što se čelična zakovica deformira. U ovoj kombinaciji materijala, povećanje promjera zakovice učinkovitije je u smanjenju naprezanja na ležaju od povećanja čvrstoće materijala zakovice, jer se projicirano područje povećava s promjerom, dok je razlika u čvrstoći materijala već velika.

Neuspjeh zbog kidanja događa se kada se list materijala između ruba rupe i ruba dijela posmiče duž dvije paralelne ravnine. Minimalna udaljenost ruba za sprječavanje kidanja obično je 1,5× promjer rupe za aluminijske legure i 1,25× za čelik, prema standardima za zakivanje u zrakoplovstvu (kao što su MIL-HDBK-5 i EN 9347). Ispod ovih pragova, čvrstoća spoja na kidanje pada nelinearno — prepolovljenjem rubne udaljenosti s 1,5D na 0,75D može se smanjiti čvrstoća na kidanje do 65%, a ne 50%, zbog učinaka koncentracije naprezanja na granici otvora. Praktična provjera dizajna uspoređuje dopušteno opterećenje ležaja s dopuštenim kidanjem za stvarnu udaljenost ruba i dimenzionira spoj na nižu od dvije vrijednosti.

Za klin zakovice s ravnom glavom konkretno, geometrija ravne glave utječe na to kako je opterećenje ležaja raspoređeno po debljini lima. Ravna (upuštena) glava ravnomjernije raspoređuje opterećenje kroz duljinu zahvata od izbočene glave u primjenama gdje je glava u ravnini s površinom ploče, ali također uklanja materijal s drške na dubini upuštanja — smanjujući efektivnu površinu smicanja na spoju glave i drške. Ovo smanjenje posmične površine mora se uzeti u obzir kod jednostrukih posmičnih spojeva gdje se ravnina prijenosa opterećenja poklapa sa zonom upuštanja.

Strategija sparivanja materijala za zakovice u različitim metalnim sklopovima

Galvanska korozija između zakovice i njezinog spojenog lima je dugoročni strukturni rizik kojem se ne posvećuje odgovarajuća pozornost u fazi projektiranja. Za razliku od vijčanih spojeva, zakovice se ne mogu povremeno uklanjati i ponovno premazati — nakupljanje proizvoda korozije na spoju zakovice i lima trajno je nakupljanje koje proširuje rupu zakovice, unosi vlačni obruč u okolni lim i na kraju uzrokuje karakteristični kvar "zakovice koja se dimi" vidljiv kao bijele oksidne pruge koje zrače iz rupa za zakovice u aluminijskim strukturama. Galvanskom razlikom potencijala između zakovice i lima mora se upravljati od samog početka, a ne tretirati je kao problem održavanja.

Sljedeća tablica sažima najčešće korištene parove materijala zakovice i ploče, njihovu galvansku kompatibilnost i preporučeno ublažavanje kada je uparivanje potrebno iz mehaničkih razloga:

Važna je nijansa da omjer površine pojačava galvansko oštećenje. Mala zakovica (anoda) u kontaktu s velikim limom (katodom) korodira mnogo brže nego obrnuto - malo područje anode koncentrira struju korozije. Zbog toga je korištenje čelične zakovice u bakrenom ili nehrđajućem limu manje štetno nego obrnuto, čak i kada je razlika potencijala identična. Za sklopove zakovica po narudžbi gdje je uparivanje materijala diktirano zahtjevima strukture ili vodljivosti, a ne galvanskim preferencijama, Anzhikouov proizvodni tim radi s kupcima na specificiranju kompatibilnih površinskih tretmana koji prekidaju elektrokemijski put bez ugrožavanja mehaničkog sučelja.

Varijable procesa hladne glave koje određuju integritet glave zakovice u proizvodnji velikih količina

Pukotine na glavi zakovice, nepotpuno formiranje glave i pogreške koncentričnosti glave prema dršci tri su najčešća oštećenja u hladnoj glavi u proizvodnji zakovica, a sva tri proizlaze iz kontroliranih varijabli procesa, a ne kvalitete materijala. Razumijevanje ovih varijabli pomaže inženjerima nabave da napišu značajne ulazne kriterije inspekcije i procijene jesu li procesne mogućnosti dobavljača odgovarajuće za aplikaciju — umjesto da se oslanjaju isključivo na konačne dimenzionalne provjere koje otkrivaju nedostatke tek nakon što su proizvedeni.

Pukotine na glavi nastaju kada je duktilnost sirovine žice nedovoljna za stupanj deformacije koju nameće matrica za zaglavlje. Omjer uznemirenosti — omjer izvornog promjera žice i promjera glave — određuje koliko plastičnog naprezanja materijal mora podnijeti. Za zakovicu s ravnom glavom s promjerom glave 2,5× promjera drške, površinsko naprezanje na obodu glave tijekom oblikovanja prelazi 150%. Materijali s niskim vrijednostima redukcijske površine (RA) ili žica koja je očvrsnuta nepravilnim izvlačenjem, ne mogu podnijeti ovo naprezanje bez pucanja na periferiji glave. Određivanje žice s minimalnim RA od 60% za mesingane i 65% za čelične zakovice praktična je kontrola ulaznog materijala koja je u izravnoj korelaciji sa stopama prinosa zaglavlja.

Koncentričnost od glave do drške kontrolira se poravnanjem matrice i dosljednošću dodavanja žice. Neusklađeni probojnik pomiče središte glave u odnosu na os drške, stvarajući ekscentričnu glavu koja stvara neravnomjeran pritisak ležaja na upuštač kada je ugrađen. Za zakovice s ravnom glavom, čak i ekscentricitet od 0,1 mm uzrokuje ljuljanje glave u upuštanju, a ne u ravnini sa sjedištem, ostavljajući razmak na jednoj strani koji omogućuje struganje i eventualno stvaranje pukotina uslijed zamora na rubu upuštanja. Tolerancije koncentričnosti manje od 0,08 mm TIR (ukupno indikatorsko odstupanje) između glave i drške moguće je postići s modernom opremom za hladno ispiranje, ali zahtijeva redovito praćenje istrošenosti matrice — korak kontrole procesa koji Suzhou Anzhikou Hardware Technology Co., Ltd. integrira kao planirani interval održavanja u svojoj floti od više od 200 preciznih strojeva, podržavajući konzistentnost dimenzija koju njegov ISO ISO 9001:2015 certifikat zahtijeva sve izvozne serije koje se isporučuju u 40 zemalja širom svijeta.

Za klin flat head rivets with cross holes, an additional process variable is the timing and method of cross hole drilling relative to head formation. Drilling after heading allows the cross hole to be positioned relative to the formed head geometry — the correct sequence for applications where head-to-hole axial distance is a functional requirement. Drilling before heading risks distorting the hole geometry during the heading operation if the hole falls within the deformation zone. The deformation boundary — the axial distance from the head face within which material flow occurs during upsetting — is approximately 1.5× to 2× the shank diameter for standard upsetting ratios, and the cross hole must be positioned outside this zone if pre-heading drilling is used.
