Vijci s utičnicom sa šesterokutnom glavom: logika dizajna i upravljanje momentom

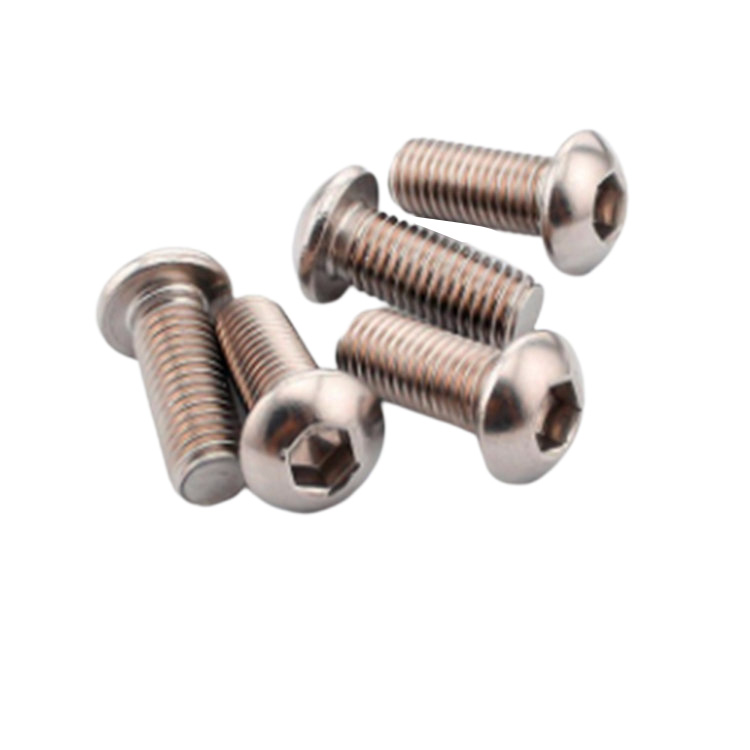

Vijci sa šesterokutnom glavom u obliku gumba, koji se često nazivaju ISO 7380 ili DIN 9427 sukladnim pričvršćivačima, imaju kupolastu glavu niskog profila s unutarnjim šesterokutnim pogonom. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi ove komponente s promjerom glave obično u rasponu od M1,6 do M12, koristeći opremu za hladno spuštanje uvezenu iz Tajvana i Japana za održavanje dosljedne okruglosti glave unutar ±0,05 mm. Dizajn glave gumba raspoređuje opterećenje stezanja preko veće površine u usporedbi s ravnim upuštenim alternativama, što ih čini posebno prikladnima za sklopove limova gdje se površinska deformacija mora svesti na minimum.

Specifikacije zakretnog momenta za uobičajene veličine

Prekoračenjem ovih vrijednosti zakretnog momenta postoji opasnost od skidanja šesterokutnog utičnice ili lomljenja drške vijka. Postrojenje tvrtke Anzhikou Hardware od 2000 četvornih metara uključuje opremu za motanje žice koja postiže hrapavost površine Ra od 0,8 μm na navojima, smanjujući varijaciju trenja tijekom primjene zakretnog momenta. Za primjene koje zahtijevaju ponovnu montažu, razmislite o navođenju zakrpe za osiguranje navoja ili najlonske kuglice—usluge dostupne putem proizvodne linije tvrtke protiv labavljenja.

Odabir materijala: Kada odabrati nehrđajući čelik umjesto legiranog čelika

Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi imbus vijci u A2-70 (304 nehrđajući), A4-80 (316 nehrđajući) i legirani čelik razreda 8.8 do 12.9. Odluka između nehrđajućeg i legiranog čelika nadilazi otpornost na koroziju. Vijci s gumbastom glavom od nehrđajućeg čelika A2-70 pružaju približno 700 MPa vlačne čvrstoće, ali pokazuju tendenciju habanja kada se spajaju s nehrđajućim maticama u suhim uvjetima. Ova pojava, gdje se površinski materijal hladno zavari pod pritiskom, može trajno zaglaviti pričvrsne elemente.

Praktične preporuke okoline

• Izloženost moru ili kemikalijama: Specificirajte A4-80 (316) sa sadržajem molibdena od 2-3% za otpornost na udubljenje klorida. Anzhikou Hardware izvozi ove kvalitete u više od 40 zemalja, uključujući obalna tržišta gdje testiranje slanog spreja prema ASTM B117 prelazi 1000 sati.
• Strojevi s visokim vibracijama: Legirani čelik 12.9 s premazom od ljuskica cinka (Geomet ili DACROMET) pruža vlačnu čvrstoću od 1200 MPa dok nudi otpornost na slani sprej od 480 sati, nadmašujući standardno pocinčavanje za faktor tri.
• Oprema za preradu hrane: A2-70 s tretmanom pasivizacije ispunjava zahtjeve FDA, iako se preporučuje podmazivanje navoja s varijantama s PTFE premazom kako bi se spriječilo habanje tijekom ciklusa održavanja.

CNC oprema tvrtke omogućuje proizvodnju minijaturnih šesterokutnih vijaka do vanjskog promjera od 0,6 mm, omogućujući odabir materijala čak i u ograničenim kućištima medicinskih uređaja ili elektronike gdje standardni pričvršćivači ne mogu stati.

Hex Socket Drive Geometry: Izbjegavanje ekscentra i trošenja alata

Unutarnji šesterokutni pogon vijka s gumbastom glavom oslanja se na precizne kutne tolerancije—obično 120° između suprotnih ravnina za metričke veličine. Suzhou Anzhikou Hardware Technology Co., Ltd. koristi CNC obradne centre za održavanje dubine utičnice na 1,25-1,5 puta nominalnog promjera navoja, osiguravajući potpuni angažman inbus ključa. Plitke utičnice, koje su uobičajene u jeftinom uvozu, uzrokuju da alat iskoči van pod utjecajem zakretnog momenta (izbočenje), zaokružujući kutove pogona i čineći pričvršćivač neupotrebljivim.

Ključne dimenzionalne provjere za osiguranje kvalitete

Laboratorij za kvalitetu s certifikatom ISO9001:2015 tvrtke Anzhikou Hardware provodi 100% inspekciju kritičnih dimenzija pomoću profilnih projektora i mjerača za rad/zabranu. Za vijke s inbusom, sljedeći parametri izravno utječu na performanse pogona:

• Širina utičnice preko ploča: Tolerancija od 0,02 mm / -0,00 mm za podudaranje sa standardnim imbus ključevima (npr. šesterokutni ključ od 2,5 mm za M3 vijke).
• Donji radijus utičnice: ne smije prelaziti 0,1 mm kako bi se spriječilo ometanje vrha ključa; prevelik radijus smanjuje kontaktnu površinu do 15%.
• Odstupanje promjera glave: kontrolirano unutar 0,03 mm TIR (ukupno očitavanje indikatora) kako bi se osigurala ravnomjerna raspodjela opterećenja kada glava gumba naliježe na spojnu površinu.

Za montažne trake velike količine, navedite imbus ključeve s kuglastim završetkom umjesto alata s ravnom osovinom. Kuglasti kraj dopušta ulazak pod kutom do 25°, smanjujući vrijeme ciklusa u skučenim prostorima gdje je okomiti pristup alatu nemoguć.

Strategije protiv labavljenja za aplikacije s gumbastom glavom

Otpuštanje izazvano vibracijama ostaje primarni način kvara za šesterokutne vijke u industrijskoj opremi. Suzhou Anzhikou Hardware Technology Co., Ltd. integrira mogućnosti protiv labavljenja izravno u svoje proizvodne linije, nudeći tri različita pristupa temeljena na zahtjevima aplikacije za rastavljanje i radnoj temperaturi.

Usporedba metoda protiv labavljenja

Metoda dvostruke deformacije navoja, dostupna na opremi za motanje navoja tvrtke Anzhikou Hardware, stvara blago interferencijsko pristajanje duž bočne strane navoja bez dodavanja stranog materijala. Time se čuva otpornost pričvršćivača na temperaturu dok se osigurava prevladavajući okretni moment ekvivalentan najlonskoj kuglici. Za minijaturne vijke ispod M2, ova metoda je često jedino održivo rješenje protiv labavljenja zbog ograničenja prostora za umetke ili premaze.

Nestandardni vijci po narudžbi: od crteža do proizvodnje

S 20 godina industrijskog iskustva i timom od 10 inženjerskih tehničara, Suzhou Anzhikou Hardware Technology Co., Ltd. specijalizirana je za prevođenje netipičnih zahtjeva u proizvodne dizajne. Nestandardni šesterokutni vijci često uključuju modificirane visine glave, smanjene promjere drške ili kombinirane vrste pogona (npr. šesterokutni utičnica s Torx rezervnim pogonom za sigurnosne primjene).

Kritična razmatranja za prilagođene narudžbe

• Smanjenje visine glave ispod minimuma ISO 7380 zahtijeva redizajn matrice za hladnu glavu. Zaglavlja Anzhikou Hardware uvezena iz Tajvana mogu prilagoditi visinu glave do 0,4 puta promjera navoja, iako to smanjuje dubinu utičnice i može zahtijevati manju veličinu pogona.
• Vijci s ramenom i drškom bez navoja između glave i navoja zahtijevaju preciznu kontrolu koncentričnosti. Tvrtkini CNC tokarilice održavaju odstupanje od 0,01 mm na promjerima ramena, što je kritično za zadržavanje ležaja ili primjene zakretanja.
• Certificiranje materijala za zrakoplovni ili medicinski sektor podržano je izvješćima o ispitivanju mlinova (MTR) i sljedivosti serija, s godišnjim proizvodnim kapacitetom od 2000 četvornih metara koji omogućuje narudžbe prototipa i velikih količina.

Prilikom slanja prilagođenih upita navedite materijal i tvrdoću spojne komponente. Šesterokutni vijak s navojem u lijevani aluminij (HB 60-80) zahtijeva različite duljine zahvata navoja od jednog navoja u kaljeni čelik (HRC 40). Inženjerski tim tvrtke Anzhikou Hardware koristi ove podatke kako bi preporučio optimalne duljine navoja i promjere koraka, sprječavajući nagrizanje mekih materijala ili skidanje navoja na tvrdim podlogama.
