Poznavanje industrije

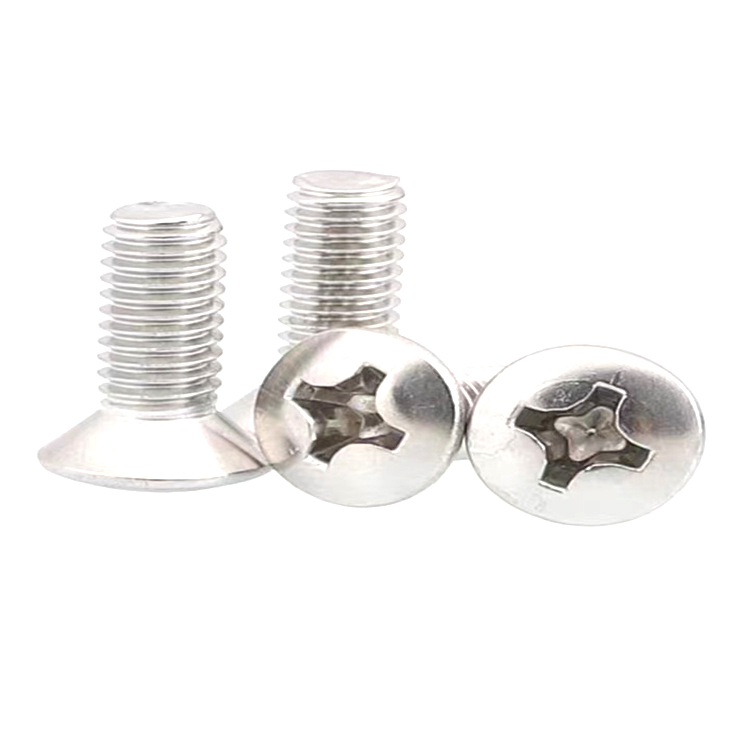

Geometrija vijka s ovalnom glavom: radijus prijelaza koji sprječava koncentraciju naprezanja

Definirajuća karakteristika an vijak s ovalnom glavom leži ne samo u njegovoj kupolastoj estetici, već iu precizno izračunatom polumjeru prijelaza između glave i potkoljenice. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi vijke s križnim strojnim navojem s ovalnom glavom s polumjerima prijelaza koji se obično kreću od 0,15 do 0,3 puta nominalnog promjera navoja, ovisno o specifičnom primijenjenom standardu. Ovaj file raspodjeljuje naprezanja savijanja koja bi se inače koncentrirala na oštri rub od 90 stupnjeva koji se nalazi na varijantama s glavom za tavu ili glavom za sir. U primjenama cikličkog opterećenja—kao što su sklopovi šarki na industrijskim kućištima ili zakretne točke na poljoprivrednoj opremi—ova raspodjela naprezanja može produžiti vijek trajanja za 40 do 60 posto u usporedbi s ekvivalentnim spojnim elementima s posuđenom glavom.

Anzhikou Hardware oprema za hladnu obradu, uvezena iz Tajvana i Japana, čini ovaj prijelaz u jednom potezu, a ne kroz sekundarnu strojnu obradu. Više od 200 preciznih strojeva u tvrtkinom pogonu od 2000 četvornih metara održavaju koncentričnost od glave do drške unutar 0,05 mm ukupnog očitanja indikatora, osiguravajući da ovalni profil ostane simetričan. Asimetrija u ovalnoj glavi stvara nejednaka stezna opterećenja; kada je zategnuta, visoka strana podnosi neproporcionalan pritisak na upušteno sjedište, što dovodi do preranog labavljenja ili lokalnog drobljenja spojnog materijala. Za primjene gdje glava vijka ostaje izložena i služi estetskoj funkciji - kao što je na poliranim aluminijskim okvirima ili hardveru vitrine - ova kontrola simetrije je jednako kritična za vizualnu dosljednost.

Kompatibilnost kuta upuštanja za sjedenje ovalne glave

Vijci s ovalnom glavom zahtijevaju spojne rupe pripremljene s upuštanjem od 82 stupnja za imperijalne veličine ili upuštanjem od 90 stupnjeva za metričke ekvivalente. Donja strana glave čini konusnu površinu koja mora biti u ravnini s ovim pripremljenim kutom. Oprema za namotavanje žice tvrtke Anzhikou Hardware proizvodi vijke s donjom stranom glave pod kutom od ±1 stupnja, sprječavajući djelomično nasjedanje koje ostavlja vidljivi razmak ili stvara krak poluge pod bočnim opterećenjem. Kada dođe do djelomičnog sjedišta, glava vijka djeluje kao klin; vibracije ili toplinski ciklusi postupno pokreću zatvarač prema van, smanjujući silu stezanja za 15 do 25 posto unutar prvih tisuću ciklusa.

Za meke materijale kao što su ABS plastika ili drveni kompoziti, dubinu upuštanja treba povećati za 0,2 mm kako bi se prilagodilo kompresiji materijala ispod nosive površine ovalne glave. Inženjerski tim tvrtke Anzhikou Hardware od 10 tehničara s 20 godina iskustva u industriji rutinski savjetuje klijente o ovim prilagodbama specifičnim za materijal tijekom nestandardnog procesa prilagođavanja vijaka.

Optimizacija križnog pogona Phillips za vijke s ovalnom glavom strojnog navoja

Križno udubljenje Phillips na strojnom vijku s ovalnom glavom radi na principu ekscentra koji je namjerno projektiran kako bi se spriječilo prekomjerno zatezanje. Suzhou Anzhikou Hardware Technology Co., Ltd. oblikuje ova udubljenja pomoću preciznih alata za bušenje koji održavaju četverokrilnu geometriju unutar ±0,03 mm u svim proizvodnim serijama. Okretni moment ekscentra—točka u kojoj vrh pokretača izlazi iz udubljenja—u izravnoj je korelaciji s dubinom udubljenja i kutom krila. Za M3 vijke s ovalnom glavom, tipični zakretni moment ekscentra kreće se od 1,8 do 2,2 N·m; za veličine M5, to se povećava na 5,5 do 6,5 N·m. Ove su vrijednosti usko usklađene s preporučenim momentima dosjedenja za čelike klase 4.8 i 8.8, pružajući inherentnu zaštitu od skidanja navoja u okruženjima ručnog sklapanja.

Odabir bita odvijača i obrasci trošenja

• Phillips #1 nastavci navedeni su za M2 do M3 vijke s ovalnom glavom. Istrošeni bitovi pokazuju zaobljene vrhove krila koji više ne sjedaju potpuno u udubljenje, smanjujući kontaktnu površinu do 40 posto i neravnomjerno prenoseći okretni moment preko četiri krila. Anzhikou Hardware preporučuje zamjenu bitova nakon 5000 pogonskih ciklusa u proizvodnim okruženjima.
• Phillips #2 nastavci rade s veličinama od M3,5 do M5. Kod ovih većih dimenzija, dubina poprečnog udubljenja postaje kritična; udubljenja plića od 1,8 mm na vijku M4 dovode do toga da pokretač padne prema van prije sjedišta vijaka, ostavljajući sklop ispod zategnutog momenta za prosječno 30 posto.
• Za automatizirane montažne linije, Anzhikou Hardware nudi alternative Pozidriv križnog udubljenja na prilagođenim vijcima s ovalnom glavom. Pozidriv dizajn uključuje osam dodatnih kontaktnih bokova koji se odupiru ekscentru, dopuštajući primjenu okretnog momenta do 1,5 puta veću od standardnih Phillips bez odvajanja vozača.

Sustav kvalitete tvrtke ISO9001:2015 uključuje 100-postotni vizualni pregled geometrije poprečnog udubljenja pod povećanjem, odbacivanje vijaka s neravninama ili bljeskom koji bi spriječili uključivanje vozača. Ova razina kontrole podržava izvozno poslovanje tvrtke u 40 zemalja i područja, gdje se očekivanja pouzdanosti montaže značajno razlikuju između europskih dobavljača automobila i sjevernoameričkih proizvođača potrošačke elektronike.

Strojni odabir koraka navoja za vijke s ovalnom glavom u aplikacijama s tankim stijenkama

Vijak s križnim strojnim navojem ovalne glave često se koriste u limovima i plastičnim kućištima s tankim stijenkama gdje je duljina zahvata navoja inherentno ograničena. Suzhou Anzhikou Hardware Technology Co., Ltd. rješava ovo ograničenje putem optimizacije koraka umjesto jednostavnog povećanja duljine vijka. Za materijale debljine ispod 1,5 mm, navoji s finim korakom (npr. M3×0,35 umjesto standardnog M3×0,5) povećavaju broj uključenih navoja s tri na četiri unutar iste debljine materijala. Svaki dodatni zahvaćeni navoj raspoređuje opterećenje stezanja preko veće površine, smanjujući naprezanje po boku navoja za približno 25 posto.

Smjernice za zahvaćanje niti prema debljini materijala

Oprema za motanje žice Anzhikou Hardware, dio više od 200 kompleta preciznih strojeva u postrojenju, može generirati profile standardnog i finog koraka na vijcima s ovalnom glavom vanjskog promjera samo 0,6 mm. Za izuzetno tanke materijale ispod 0,8 mm, tvrtka preporučuje prijelaz na samorezne oblike navoja umjesto strojnih navoja, budući da čak i strojni navoji s finim korakom riskiraju skidanje ograničene duljine zahvata.

Odabir završne obrade površine za vijke s ovalnom glavom u vidljivom sklopu

Budući da ovalni profil glave ostaje djelomično izložen nakon ugradnje, kvaliteta završne obrade površine izravno utječe i na otpornost na koroziju i na estetski izgled. Suzhou Anzhikou Hardware Technology Co., Ltd. nudi nekoliko opcija završne obrade putem svojih sveobuhvatnih proizvodnih linija, od kojih svaka odgovara specifičnim ekološkim i vizualnim zahtjevima. Kupolasta gornja površina vijka s ovalnom glavom djeluje kao leća za refleksiju svjetla; ogrebotine ili tekstura narančine kore od nepravilnog presvlačenja postaju odmah vidljive pod izravnim osvjetljenjem.

Završne karakteristike i mapiranje primjene

• Pocinčavanje s plavom pasivizacijom pruža 48 do 72 sata otpornosti na slani sprej prema ASTM B117 i daje svijetlu, blago plavkastu reflektirajuću površinu. Ova završna obrada je standardna za unutarnje strojeve i električna kućišta. Anzhikou Hardware primjenjuje ovu završnu obradu kroz oplatu na stalku kako bi spriječio kontakt između dijelova koji bi stvorio neobrađene tragove svjedoka na kruni ovalne glave.
• Niklanje postiže 96 do 120 sati otpornosti na prskanje soli i proizvodi topliju, žuto-bijelu reflektirajuću površinu koja se preferira na sklopovima u boji mesinga ili anodiziranim zlatom. Debljina sloja nikla od 8 do 12 mikrona također pruža umjerenu otpornost na habanje prilikom urezivanja u matice od nehrđajućeg čelika ili poniklane matice.
• Obrada crnim oksidom nudi minimalnu zaštitu od korozije (12 do 24 sata slanog spreja), ali u potpunosti eliminira refleksiju, što ga čini idealnim za kućišta optičke opreme i vojne opreme gdje je potrebna disciplina svjetla. Tretman prodire od 0,5 do 1,0 mikrona u čeličnu površinu bez promjene dimenzija, čuvajući preciznu ovalnu geometriju glave koja je kritična za sjedanje u ravnini.
• Za vanjsku arhitektonsku primjenu, Anzhikou Hardware preporučuje 316 vijke s ovalnom glavom od nehrđajućeg čelika s elektropoliranjem. Elektropoliranje uklanja 5 do 10 mikrona površinskog materijala, eliminirajući tragove hladne obrade iz procesa zaglavljivanja i podižući omjer kroma i željeza na površini, što povećava otpornost na slanu prskalicu preko 1000 sati u obalnim okruženjima.

Tvrtkina oprema za ispitivanje kvalitete uključuje mjerače sjaja i profilometre površinske hrapavosti koji provjeravaju postojanost završne obrade u proizvodnim serijama. S godišnjim proizvodnim kapacitetom koji doseže 2000 četvornih metara standardnih i nestandardnih vijaka, Anzhikou Hardware održava varijaciju boje od serije do serije unutar ΔE 1,5 za obložene završne obrade—tolerancija je dovoljno velika da se zamjenski vijci instalirani godinama nakon početne montaže vizualno ne razlikuju od originala.

Izmjene protiv labavljenja za strojne vijke s križnim navojem s ovalnom glavom

Standardni strojni vijci s ovalnom glavom u potpunosti se oslanjaju na trenje navoja i opterećenje stezanja kako bi se oduprli otpuštanju. U aplikacijama podložnim vibracijama - kao što su HVAC kanali, transportni sustavi ili obloge vozila - samo ovo trenje pokazalo se nedovoljnim. Suzhou Anzhikou Hardware Technology Co., Ltd. integrira značajke protiv labavljenja izravno u dizajn vijka putem svoje namjenske proizvodne opreme protiv labavljenja, izbjegavajući potrebu za sekundarnim komponentama za zaključavanje kao što su podloške ili ljepila koja se primjenjuju tijekom sastavljanja.

Prevladavajuće karakteristike zakretnog momenta za vijke s ovalnom glavom

Najučinkovitiji pristup protiv labavljenja za vijke s ovalnom glavom strojnog navoja je primjena najlonske zakrpe ili kuglice na vrh navoja. Anzhikou Hardware nanosi zakrpe od najlona 11 ili najlona 12 u luku od 120 stupnjeva na gornje navoje vijka. Kada se uvuče u spojnu komponentu, najlon se lagano pomiče, stvarajući interferentni spoj koji stvara prevladavajući zakretni moment—obično 15 do 25 posto konačnog zakretnog momenta. Ovaj prevladavajući zakretni moment traje tijekom temperaturnih ciklusa od -40°C do 120°C i omogućuje uklanjanje i ponovno postavljanje vijka tri do pet puta prije nego što najlonska zakrpa propadne.

Za okruženja s višim temperaturama do 200°C, tvrtka nudi vijke s ovalnom glavom s deformiranim dijelovima navoja stvorenim tijekom procesa valjanja navoja. Lokalno povećanje promjera koraka od 0,03 do 0,05 mm duž jednog ili dva zavoja navoja stvara mehaničke smetnje bez stranog materijala. Budući da se ova deformacija događa na vijku, a ne na matici, dopušta neograničenu ponovnu upotrebu spojne komponente - što je važno za skupe odljevke ili kućišta lijevana injekcijskim prešanjem. 20 godina iskustva Anzhikou Hardwarea u nestandardnoj prilagodbi vijaka omogućuje precizno podešavanje ove veličine deformacije na temelju kupčevog specificiranog raspona okretnog momenta i tvrdoće materijala za spajanje.

U primjenama koje zahtijevaju i otpornost na vibracije i često rastavljanje—kao što su pristupne ploče na industrijskim kontrolnim ormarima—Anzhikou Hardware preporučuje vijke s ovalnom glavom s nazubljenom površinom ležaja ispod glave. Ovi nazubljeni, formirani tijekom hladnog cijeđenja, zagrizaju u spojnu površinu kada se primijeni okretni moment, stvarajući mehaničku bravu koja se opire rotaciji, a istovremeno dopušta jednostavno uklanjanje standardnim alatima. Dubina nazubljenja od 0,1 do 0,15 mm dovoljno je plitka da se izbjegne oštećenje obojenih ili anodiziranih površina, ali ipak dovoljna da poveća otpornost na labavljenje za 60 posto u usporedbi s glatkim površinama ležaja u poprečnom ispitivanju vibracija prema DIN 65151.
