Poznavanje industrije

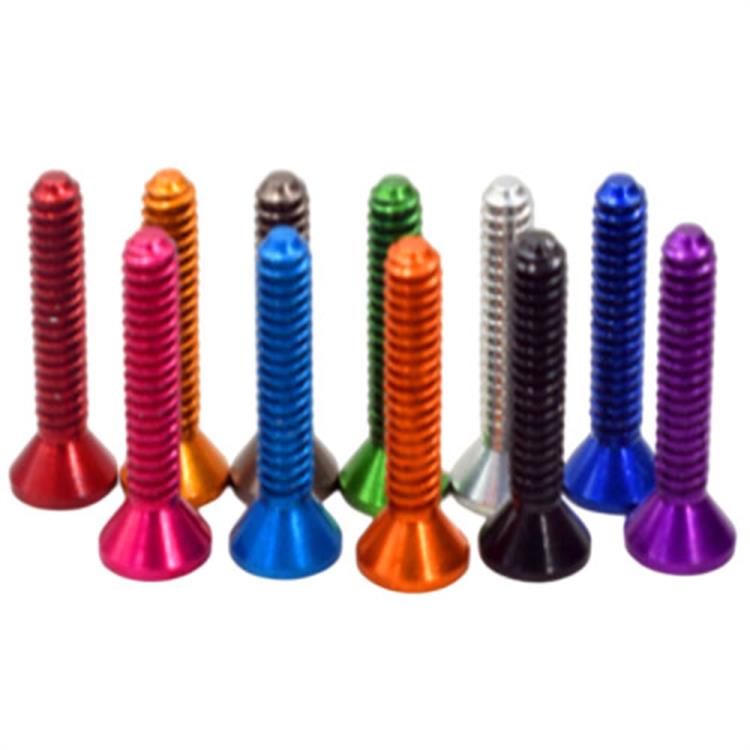

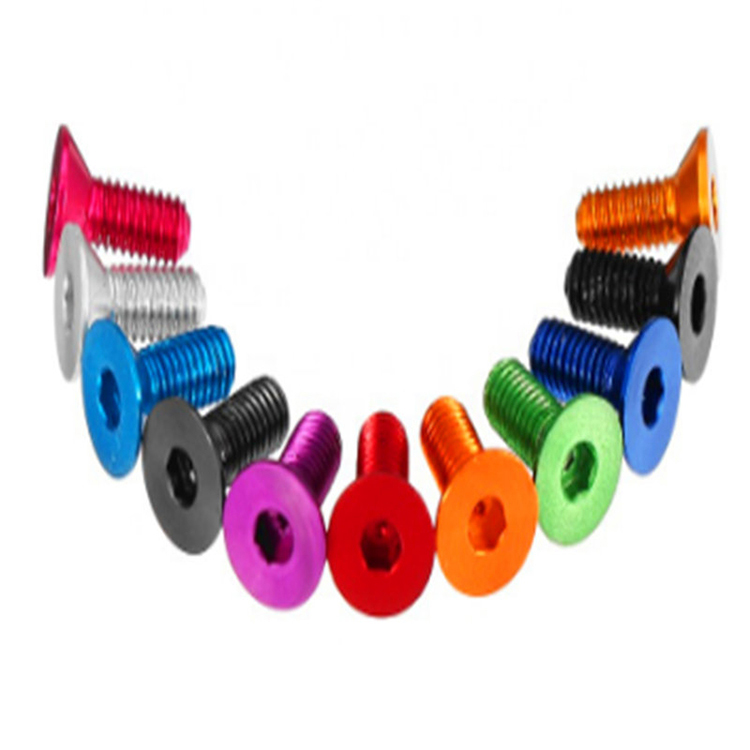

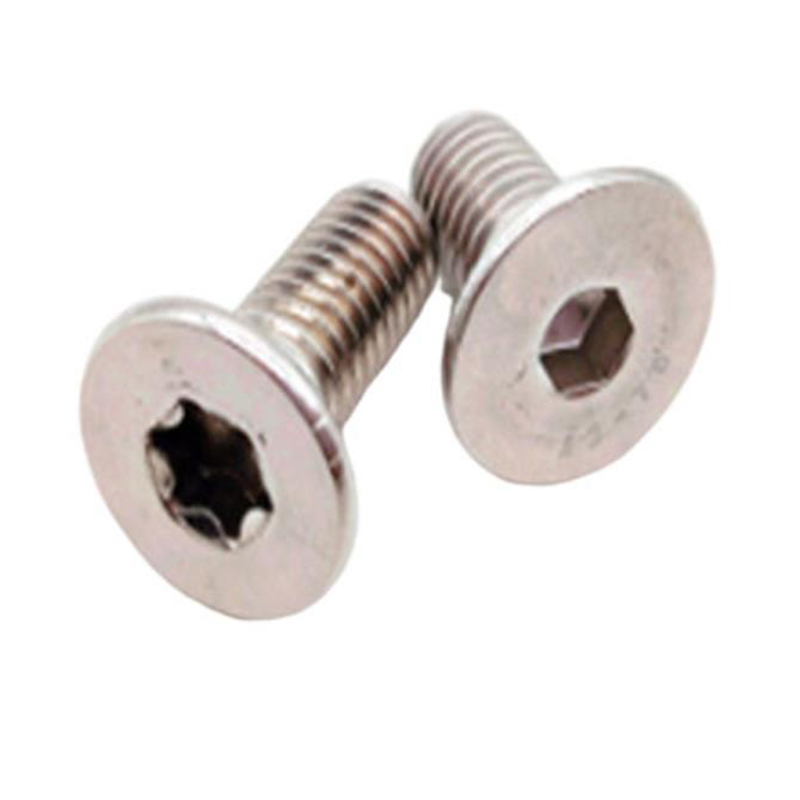

Vijci sa šesterokutnom upuštenom glavom: Tolerancija kuta upuštenog upuštenog kuta i cjelovitost sjedišta

Kut upuštanja od 90 stupnjeva određen za metriku imbus vijci sa upuštenom glavom tolerira proizvodne varijacije od ±1 stupanj prema ISO 10642, ali ovaj uski pojas određuje hoće li glava vijka sjediti u ravnini, stršiti iznad površine ili tonuti ispod nje. Suzhou Anzhikou Hardware Technology Co., Ltd. kontrolira donji kut glave na svojim vijcima sa šesterokutnom upuštenom glavom na ±0,5 stupnjeva pomoću CNC-strojno obrađenih matrica za glavu, prepoznajući da neusklađenost od 1,5 stupnjeva između glave vijka i upuštene rupe stvara obodni linijski kontakt, a ne željeni površinski kontakt. Ovaj kontakt linije koncentrira opterećenje stezanja u uski pojas koji plastično deformira aluminijske spojne površine pri zakretnim momentima 30% ispod nazivne vrijednosti sjedišta, što dovodi do trajnog popuštanja nakon prvog toplinskog ciklusa.

Za aluminijske sklopove kod kojih je upuštena rupa strojno obrađena, a ne lijevana, inženjerski tim Anzhikou Hardwarea od 10 tehničara s 20 godina iskustva u industriji preporučuje određivanje upuštanja od 92 stupnja na glavi vijka kada je spojni materijal 6061-T6 aluminij. Lagano tupi kut kompenzira elastični oporavak aluminija nakon strojne obrade, osiguravajući da vijak povuče glavu u puni kontakt s površinom dok se primjenjuje zakretni moment. Ova geometrijska kompenzacija posebno je kritična za unutarnje ploče zrakoplovstva i karoserije trkaćih vozila, gdje su površine u ravnini obavezne iz aerodinamičkih i estetskih razloga. Oprema tvrtke za hladnu glavu iz Tajvana i Japana postiže ovu kontrolu kuta pomoću servo-električnog pozicioniranja probijača s ponovljivošću od 0,01 mm, praćenog u stvarnom vremenu optičkim senzorima integriranim u proizvodnu liniju od više od 200 strojeva.

Kompromisi visine glave i dubine udubljenja u dizajnu niskog profila

Podaci o gubitku zakretnog momenta otkrivaju da su manji vijci s upuštenom glavom i imbusom nesrazmjerno pogođeni smanjenjem dubine udubljenja. Sustav kvalitete certificiran ISO9001:2015 tvrtke Anzhikou Hardware provodi 100% inspekciju dubine udubljenja na M3 i manjim veličinama korištenjem konfokalnog laserskog mjerenja, odbacujući vijke gdje dno šesterokutne utičnice pada unutar 0,2 mm od donje strane glave. Ovo sprječava kvarove ekscentra do kojih dolazi kada imbus ključ dodirne dno utičnice prije punog prijenosa okretnog momenta.

Proizvodnja aluminijskih vijaka: Hladna obrada 6061-T6 u odnosu na 7075-T6

Aluminijski vijci nude gustoću od 2,70 g/cm³ - jednu trećinu gustoće čelika - ali odabir legure određuje hoće li spojnica uopće biti hladna. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi aluminijske vijke prvenstveno od 6061-T6 i 7075-T6, s T6 temperamentom koji označava toplinsku obradu otopine nakon koje slijedi umjetno starenje. Legura 6061, koja sadrži 0,8% magnezija i 0,4% silicija, stvara precipitate Mg₂Si tijekom starenja koji jačaju matricu dok održavaju dovoljnu duktilnost za omjere visine glave hladnog dijela do 0,75 puta većeg od promjera drške. Nasuprot tome, 7075-T6 sa svojim sadržajem od 5,6% cinka i 2,5% magnezija postiže vlačnu čvrstoću od 570 MPa—40% više od 6061-T6—ali njegova ograničena duktilnost ograničava omjere hladnog smjera i visine glave ispod 0,55 bez međužarenja.

Postrojenje tvrtke Anzhikou Hardware od 2000 četvornih metara rješava ovo ograničenje kroz dvostupanjski proces obrade za vijke 7075-T6. Prvi stupanj oblikuje glavu na 250°C, iskorištavajući smanjeno naprezanje tečenja aluminija na povišenoj temperaturi dok ostaje ispod temperature starenja koja bi pretjerala temperaturu T6. Druga faza, na temperaturi okoline, hladno dimenzionira glavu do konačne dimenzije i stvrdnjava površinu radi poboljšanja otpornosti na habanje. Ovaj hibridni pristup, razvijen tijekom 20 godina iskustva u industrijskoj proizvodnji, proizvodi 7075-T6 vijke s upuštenom glavom i imbus glavom s tvrdoćom glave od 95 HRB—dovoljnom za sprječavanje zaobljenja imbus imbusa pod standardnim okretnim momentom—a istovremeno održavajući žilavost jezgre koja je otporna na lomove posmika u konstrukcijskim spojevima.

Matrica za odabir legure za primjenu aluminijskih vijaka

• 6061-T6 za općenite strojeve i kućišta elektronike: Uravnoteženi omjer čvrstoće i mogućnosti oblikovanja dopušta složene geometrije glave uključujući duboke šesterokutne utičnice i nazubljene površine ležaja. Oprema za motanje žice tvrtke Anzhikou Hardware stvara strojne navoje na vijcima 6061-T6 s površinskom obradom od Ra 0,8 μm, smanjujući trenje tijekom sastavljanja u aluminijske odljevke ili ekstruzije.
• 7075-T6 za zrakoplovnu i sportsku opremu visokih performansi: superiorna čvrstoća dopušta vijke manjeg promjera u primjenama kritičnim za težinu, kao što su M4 upušteni šesterokutni vijci koji zamjenjuju M5 čelične ekvivalente u komponentama bicikla. Tvrtkina CNC oprema može obraditi 7075-T6 do uskih tolerancija (±0,02 mm) za vijke s ramenom i stepenaste konstrukcije drške koje se samo hladnim obradom ne može postići.
• 2024-T4 za vijke u obliku zakovice u primjenama na koži zrakoplova: Visok sadržaj bakra (4,4%) ove legure pruža iznimnu čvrstoću na smicanje, ali slabu otpornost na koroziju. Anzhikou Hardware nanosi pretvorbene premaze Alodine 1200 na vijke 2024-T4, stvarajući kromatni sloj zlatne boje koji produljuje otpornost na slani sprej s 24 sata (bez) na 336 sati, a istovremeno održava električnu vodljivost za zaštitu od udara groma.

Sprječavanje habanja i zapinjanja u navojnim spojevima aluminij-aluminij

Kada se aluminijski vijak uvuče u aluminijsku maticu ili ureznu rupu, nepostojanje razlike u tvrdoći između spojenih površina stvara idealne uvjete za trošenje ljepila. Film aluminijeva oksida (Al₂O₃, debljine 2 do 5 nanometara) koji inače štiti metalne lomove pod pritiskom bočnog kontakta navoja, izlažući goli aluminij koji se hladno zavaruje preko sučelja. Suzhou Anzhikou Hardware Technology Co., Ltd. kvantificirao je ovo ponašanje ispitivanjem zakretnog momenta i zatezanja: nepodmazani aluminijski M5 vijci postižu zakretni moment pri 60% svog zakretnog momenta popuštanja, što znači da je vijak zategnut do svog punog nazivnog opterećenja stezanja već premašio prag nagrizanja.

Površinski tretmani za aluminijske vijke protiv žuljanja

Za primjene električnog uzemljenja gdje su izolacijska svojstva tvrdog eloksiranja neprihvatljiva, Anzhikou Hardware preporučuje aluminijske šesterokutne vijke s upuštenom glavom presvučene Dacromet-om. Matrica ljuskica cinka i aluminija pruža žrtvovanu zaštitu od korozije, dok ugrađene čestice maziva smanjuju koeficijent trenja niti s 0,45 (suhi aluminij) na 0,18. To dopušta potpunu primjenu zakretnog momenta bez rizika od začepljenja, održavajući spojnu vodljivost ispod 1 miliohma. Tvrtkina proizvodna linija protiv gubljenja može primijeniti Dacromet na minijaturne aluminijske vijke do promjera od 0,6 mm pomoću centrifugalne bačvaste obrade koja sprječava ugniježđenje dijelova i osigurava ujednačenost premaza na bokovima navoja.

Upravljanje toplinskim širenjem u sklopovima od miješanih materijala s aluminijskim vijcima

Aluminijev koeficijent toplinskog širenja (23,6 × 10⁻⁶/°C) premašuje koeficijent čelika (11,7 × 10⁻⁶/°C) za faktor dva, stvarajući diferencijalna naprezanja širenja kada aluminijski vijci pričvršćuju čelične ili lijevano željezne komponente preko temperaturnih oscilacija. Suzhou Anzhikou Hardware Technology Co., Ltd. često se susreće s ovim problemom u automobilskim i industrijskim primjenama gdje su aluminijski vijci odabrani za smanjenje težine, ali moraju održavati silu stezanja od -40°C zimi do 150°C ispod haube. Diferencijalno širenje uzrokuje izduživanje aluminijskog vijka za 0,012 mm više od ekvivalenta čelika po 10 mm spojene duljine preko porasta temperature od 100°C, učinkovito smanjujući opterećenje stezanja za 15 do 20% ako je spoj krut.

Kompenzacijske strategije dizajna za temperaturno ciklične aluminijske spojeve

Inženjerski tim tvrtke Anzhikou Hardware to rješava kroz dizajn usklađenosti spojeva, umjesto jednostavnog prihvaćanja gubitka stezanja. Za aluminijske šesterokutne vijke s upuštenom glavom u čeličnim prirubnicama, tvrtka preporučuje određivanje smanjenog promjera drške—obično 0,9 puta manji promjer navoja—između glave i prvog spojenog navoja. Ovaj smanjeni dio djeluje kao elastični element, rastežući se kako bi se prilagodio toplinskom diferencijalu uz zadržavanje minimalnog opterećenja stezanja. CNC oprema u pogonu od 2000 četvornih metara strojno obrađuje ove smanjene drške s površinskom obradom od Ra 0,4 μm kako bi se spriječilo nastajanje pukotina uslijed zamora na prijelazu promjera.

• Belleville podloške ispod upuštene glave pružaju alternativni mehanizam usklađenosti. Jedna Belleville podloška veličine M5 s kapacitetom otklona od 0,3 mm apsorbira razliku toplinskog širenja za uključene duljine do 15 mm. Anzhikou Hardware nudi vijke s upuštenom glavom i utičnicom s predmontiranim stožastim opružnim podlošcima putem svoje nestandardne usluge prilagođavanja vijaka, eliminirajući izazove rukovanja odvojenom ugradnjom podloška na automatiziranim montažnim linijama.
• Za spojeve gdje su potrebni i održavanje stezanja i električni kontinuitet, tvrtka specificira aluminijske vijke s posrebrenim ležajnim površinama. Srebrni sloj (debljine 2 do 3 mikrona) održava kontaktni otpor ispod 0,5 miliohma kroz toplinske cikluse sprječavajući nakupljanje aluminijevog oksida na sučelju glave vijka. Ovaj je pristup standardan za spojeve sabirnica u baterijskim paketima električnih vozila, gdje Anzhikou Hardware izvozi europskim i sjevernoameričkim dobavljačima za automobile.

20 godina iskustva tvrtke u nestandardnoj prilagodbi vijaka uključuje analizu konačnih elemenata učinaka toplinske ekspanzije za geometrije spojeva specifične za kupca. Ova mogućnost predviđanja, podržana kompletnim rasponom opreme za testiranje u postrojenju, omogućuje tvrtki Anzhikou Hardware da preporuči specifikacije vijaka koje održavaju silu stezanja u cijelom rasponu radne temperature umjesto da se oslanjaju na empirijske sigurnosne faktore.

Korozijsko ponašanje aluminijskih vijaka u galvanskim parovima

Položaj aluminija kao najanodnijeg uobičajenog konstrukcijskog metala čini ga žrtvenim elementom u gotovo svakom galvanskom paru. Kada aluminijski vijak dođe u kontakt s površinama od nehrđajućeg čelika, bakra ili poniklanim površinama u prisutnosti elektrolita, aluminij prvenstveno korodira kako bi zaštitio katodni materijal. Suzhou Anzhikou Hardware Technology Co., Ltd. kvantificira ovaj rizik analizom galvanskog niza i pruža strategije ublažavanja prilagođene specifičnom paru različitih metala identificiranom tijekom procesa prilagođavanja.

Galvanska kompatibilnost i strategije zaštite

U morskim okruženjima gdje aluminijski vijci učvršćuju hardver od nehrđajućeg čelika, gustoća galvanske struje na sučelju može doseći 50 μA/cm² u morskoj vodi, trošeći 0,5 mm aluminija godišnje. Anzhikou Hardware preporučuje tri razine zaštite na temelju zahtjeva radnog vijeka:

• Primarna izolacija: Nanošenje 50-mikronskog sloja brtvila za navoje na bazi epoksida na navoje vijaka prije ugradnje stvara dielektričnu barijeru koja eliminira galvanski kontakt. Tvrtkina proizvodna linija protiv gubljenja može unaprijed nanijeti anaerobna brtvila na aluminijske vijke s upuštenom glavom i imbus glavom, s vremenom stvrdnjavanja od 10 do 30 minuta, ovisno o temperaturi okoline.
• Katodna zaštita: Za stalne podvodne instalacije, specificiranje aluminijskih vijaka u 5052-H32 leguri—koja sadrži 2,5% magnezija—pomiče potencijal korozije za 100mV negativnije od 6061-T6. To sam vijak čini žrtvenom anodom za cijeli sklop, ravnomjerno korodirajući, a ne lokalno rupičastim. Certifikacija materijala tvrtke Anzhikou Hardware uključuje potenciodinamičke krivulje polarizacije koje potvrđuju ovo ponašanje.
• Modifikacija dizajna: Prijelaz s izravnog kontakta na međupolimernu čahuru u potpunosti eliminira galvanski par. Tvrtka proizvodi aluminijske vijke s integralnim polimernim prstenovima ulivenim na dršku, zadržavajući silu stezanja dok osigurava 0,5 mm dielektričnog odvajanja od katodne komponente.

Za 40 zemalja i područja u izvoznom portfelju tvrtke Anzhikou Hardware, zahtjevi galvanske kompatibilnosti značajno se razlikuju. Tržišta Bliskog istoka daju prednost otpornosti na galvansku koroziju izazvanu kloridima u obalnoj infrastrukturi, dok europska tržišta ističu premaze usklađene s RoHS-om koji izbjegavaju heksavalentni krom. Tvrtkin sustav kvalitete ISO9001:2015 upravlja ovim regionalnim varijacijama putem kontrolirane procesne dokumentacije, osiguravajući da aluminijski vijci koji se isporučuju njemačkim automobilskim kupcima zadovoljavaju specifikacije VW 60446, dok su oni namijenjeni građevinskim projektima UAE u skladu sa zahtjevima trajnosti BS EN 1999-1-4.

Proizvodnja minijaturnih aluminijskih vijaka: glava i navoj ispod M1.5

Proizvodnja aluminijskih vijaka ispod M1,5 dovodi u pitanje konvencionalnu mudrost hladnog nabijanja jer niska granica razvlačenja materijala uzrokuje prekomjerno bljeskanje na linijama razdvajanja, a visoka toplinska vodljivost brzo raspršuje toplinu deformacije koja pomaže oblikovanju. Suzhou Anzhikou Hardware Technology Co., Ltd. proizvodi minijaturne aluminijske vijke do vanjskog promjera od 0,6 mm—usklađujući se s mogućnostima tvrtke za čelik i titan—kroz procesne prilagodbe razvijene posebno za metalurške karakteristike aluminija.

Parametri procesa za sub-milimetarske aluminijske vijke

Brzina kretanja za aluminijske vijke M1.0 smanjena je na 80 udaraca u minuti u odnosu na 150 za ekvivalentne čelične vijke, produžujući vrijeme zadržavanja pod pritiskom proboja kako bi se kompenzirala osjetljivost aluminija na brzinu deformacije. Oprema za hladno ispiranje Anzhikou Hardwarea uvezena iz Tajvana postiže to kroz kontrolu pogona promjenjive frekvencije bez mehaničkih modifikacija. Razmak od bušenja do matrice smanjen je na 0,005 mm — polovica standarda za čelik — kako bi se spriječilo stvaranje aluminijskih bljeskova koje bi zahtijevalo sekundarno obrezivanje i rizik od oštećenja minijaturne geometrije vijka.

Valjanje navoja na submilimetarskim aluminijskim vijcima zahtijeva matrice s 30% većim radijusom korijena od čeličnih ekvivalenata. Veći radijus raspoređuje naprezanje formiranja navoja preko većeg volumena materijala, sprječavajući obodno pucanje do kojeg dolazi kada standardna geometrija matrice reže meki aluminij na vrhu navoja. Oprema za motanje žice Anzhikou Hardware, dio više od 200 kompleta preciznih strojeva u postrojenju, pohranjuje profile kalupa specifične za aluminij u CNC kontroleru i automatski odabire ispravnu geometriju na temelju specifikacije legure proizvodnog naloga.

Kontrola kvalitete ovih minijaturnih aluminijskih vijaka koristi automatizirano optičko sortiranje umjesto ručnog mjerenja. Oprema za testiranje tvrtke uključuje vizualne sustave s razlučivošću od 5 mikrona koji provjeravaju 100% proizvodnje za promjer glave, koncentričnost drške, promjer koraka navoja i prisutnost šesterokutnog utičnice. Neispravni dijelovi pneumatski se izbacuju brzinom do 600 komada u minuti, održavajući propusnost potrebnu za godišnji proizvodni kapacitet od 2.000 četvornih metara, dok istovremeno osigurava isporuku bez kvarova kupcima u sektorima elektronike i medicinskih uređaja gdje bi jedan navoj koji nedostaje mogao uzrokovati neuspjeh sklopa.
