Kako geometrija matrice za valjanje navoja izravno kontrolira kvalitetu gotovog navoja

Matrice za valjanje navoja ne režu materijal — oni ga istiskuju, a točnost gotovog profila navoja u potpunosti je određena geometrijom matrice prije nego što ijedna sirovina uđe u stroj. Oblik navoja brušen u površinu matrice mora uzeti u obzir povratnu oprugu, karakteristike protoka materijala i elastični oporavak materijala obratka nakon otpuštanja pritiska valjanja. Za neobrađene čelične čelike s niskim udjelom ugljika, opružni povrat je minimalan, a profili matrice mogu se u potpunosti podudarati s konačnom specifikacijom navoja. Za nehrđajući čelik ili titan, povratna kompenzacija od 0,3° do 0,8° na bočnom kutu mora biti ugrađena u geometriju matrice u fazi brušenja — u protivnom će gotov navoj biti lagano otvoren i neće uspjeti na inspekciji mjerača iako je sama matrica dimenzionalno točna.

Ulazni kut na ravnoj matrici za valjanje navoja jednako je kritičan. Prestrmo uvođenje uzrokuje prekomjerne radijalne skokove tlaka u zoni ulaska, što dovodi do iskrivljenja praznog mjesta i nepravilnog početka navoja. Preplitko uvođenje nepotrebno proširuje radnu zonu, povećavajući trošenje matrice i smanjujući broj korisnih ponovnih brušenja. Za precizne minijaturne vijke u rasponu od M0,6 do M2 — osnovna proizvodna sposobnost u Suzhou Anzhikou — uvodna zona se obično drži na duljini od 3 do 5 koraka navoja, s kutom nagiba od 10° do 15°, ovisno o tvrdoći materijala i brzini valjanja. Svako odstupanje iznad ±0,5° od navedenog kuta nagiba na ovoj skali proizvest će mjerljivu varijaciju koraka u gotovom navoju.

Odabir materijala za kalup: Zašto HSS i karbid služe različitim proizvodnim realnostima

Odabir između brzoreznog čelika (HSS) i volfram karbida za matrice za valjanje navoja nije samo troškovna odluka - ona uključuje temeljni kompromis između žilavosti, otpornosti na habanje, mogućnosti ponovnog brušenja i ukupne cijene po dijelu tijekom životnog vijeka matrice. Razumijevanje gdje je svaki materijal najbolji sprječava skupe prerane kvarove kalupa i neplanirane zastoje u proizvodnji.

Kritično, ali često zanemareno razmatranje je ponašanje svakog materijala pod toplinskim ciklusima. HSS zadržava razumnu žilavost jer se zagrijava tijekom valjanja i može apsorbirati manja udarna opterećenja od povremenih pogrešaka uvlačenja bez pucanja. Karbid je, nasuprot tome, osjetljiv na toplinske udare — ako se opskrba tekućinom za kotrljanje prekine čak i nakratko tijekom rada pri velikoj brzini, iznenadna temperaturna razlika između površine matrice i jezgre može započeti pucanje ispod površine koje možda neće biti vidljivo sve dok se matrica katastrofalno ne slomi nekoliko tisuća ciklusa kasnije. Linije za proizvodnju preciznih vijaka velike količine koje koriste karbidne matrice stoga moraju održavati neprekinuti protok rashladne tekućine kao zahtjev kontrole procesa o kojem se ne može pregovarati.

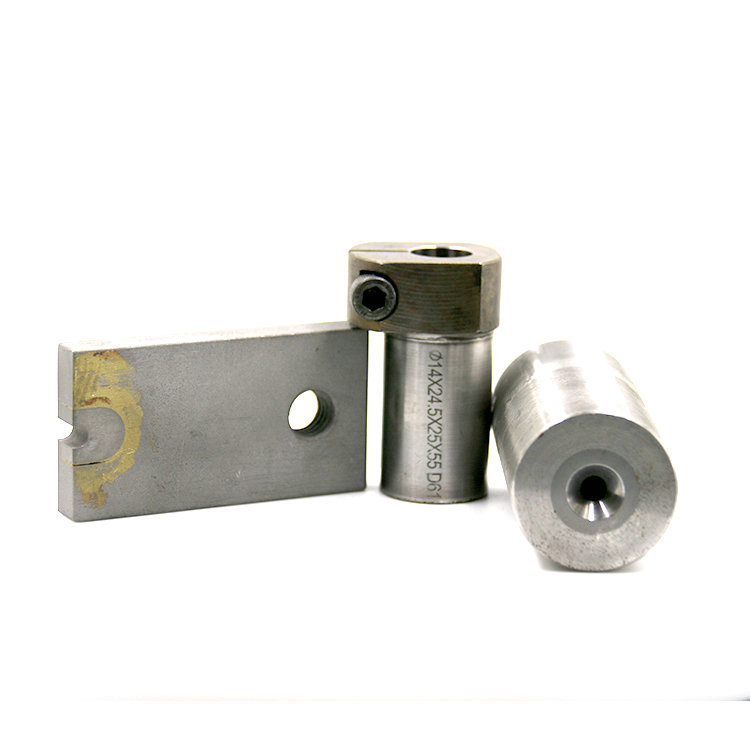

Dizajn proboja hladnog naslova: Upravljanje koncentracijom naprezanja u proizvodnji minijaturnih vijaka

U operacijama hladnog zahvata, udarac podvrgnut je cikličkim tlačnim opterećenjima koja mogu premašiti granicu razvlačenja materijala izratka u lokaliziranim kontaktnim zonama. Za standardne M3 i veće vijke, poprečni presjek bušilice dovoljno je velik da je raspodjela naprezanja preko površine bušilice relativno ujednačena i podložna rukovanju. Međutim, za minijaturne vijke ispod M2 — gdje promjer igle za bušenje pada ispod 1,5 mm — koncentracija naprezanja na bilo kojem geometrijskom prijelazu na bušilici postaje primarna determinanta vijeka trajanja bušilice.

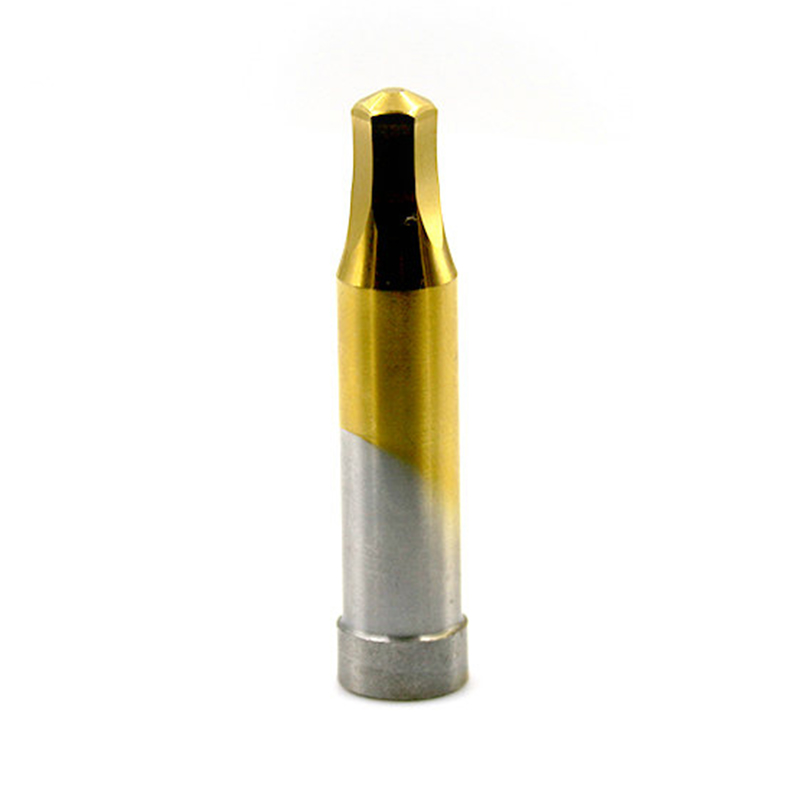

Najčešći način kvara kod minijaturnih probijača hladnog smjera nije trošenje prednje strane nego zamorni lom na prijelazu ramena između tijela probijača i osovine za oblikovanje. Rješenja primijenjena u preciznom dizajnu alata uključuju:

• Kombinirani radijusi ramena: Zamjena prijelaza oštrih kutova s radijusom kontinuiranog miješanja od 0,3 mm do 0,8 mm smanjuje Kt s približno 3,5 na ispod 1,8, grubo udvostručujući vijek trajanja pri istoj amplitudi opterećenja.
• Stepenasta geometrija tijela: Korištenje dvostupanjskog suženja tijela iza zatika raspoređuje prijelazno naprezanje preko veće aksijalne duljine, smanjujući vršno naprezanje na bilo kojem pojedinačnom presjeku.
• Površinska kompresijska obrada: Sačmarenje ili duboko valjanje drške probijača uvodi sloj zaostalog tlačnog naprezanja koji se suprotstavlja vlačnoj komponenti zamora savijanjem, produžujući vijek trajanja probijača za 30% do 60% u primjenama s visokim ciklusom.
• Optimizacija kvalitete materijala: Prebacivanje sa standardnog D2 alatnog čelika na vrste alatnog čelika za metalurgiju praha (PM) (ekvivalentno ASP23 ili HAP40) na razini minijaturnog probijanja osigurava ravnomjerniju raspodjelu karbida, eliminirajući velike nakupine karbida u konvencionalnom alatnom čeliku koji djeluju kao mjesta za početak pukotina.

Ponovno brušenje matrica za valjanje navoja: kada štedi troškove i kada ugrožava učinak

Matrice za valjanje navoja su među komponentama alata koje se najviše mogu ponovno brusiti u proizvodnji vijaka, a dobro vođen program ponovnog brušenja može smanjiti trošak alata po dijelu za 40% do 60% u usporedbi sa zamjenom matrice za jednokratnu upotrebu. Međutim, ponovno brušenje nije univerzalno primjenjiva mjera uštede — postoje specifični uvjeti pod kojima ponovno brušenje vraća matricu na punu izvedbu i drugi u kojima proizvodi suptilno neispravan alat koji generira greške u inspekciji duboko u sljedećoj proizvodnoj seriji.

Matrica je kandidat za ponovno brušenje kada je trošenje ograničeno na uvodnu zonu i prva dva do tri navoja radnog dijela. U ovom slučaju, precizno površinsko brušenje uklanja kontrolirani sloj materijala od 0,02 mm do 0,05 mm po površini, vraćajući geometriju oblika navoja i oštru definiciju vrha. Pravilno ponovno brušena HSS ravna matrica obično se može obnoviti tri do pet puta prije nego što tijelo matrice postane pretanko da bi sigurno podnijelo radni stres.

Ponovno brušenje treba izbjegavati ili mu treba pristupiti s oprezom u sljedećim scenarijima:

• Udubljenje boka ili mikro-krhotina: Površinske rupe na bokovima navoja, čak i nakon ponovnog brušenja, ostavljaju mikrootiske na valjanom navoju koji se pod povećanjem pokazuju kao površinski defekti.
• Nejednoliko trošenje po širini matrice: Ako je uzorak istrošenosti veći na jednoj strani matrice, ponovno brušenje cijele površine uklanja više materijala s manje istrošene strane nego što je potrebno, ubrzavajući napredovanje prema minimalnoj debljini tijela matrice.
• Karbidni kalupi s pukotinama ispod površine: Karbidne matrice koje su bile podvrgnute toplinskom šoku ili udaru treba pregledati penetrantom u boji ili fluorescentnim detektorom pukotina prije pokušaja ponovnog brušenja.

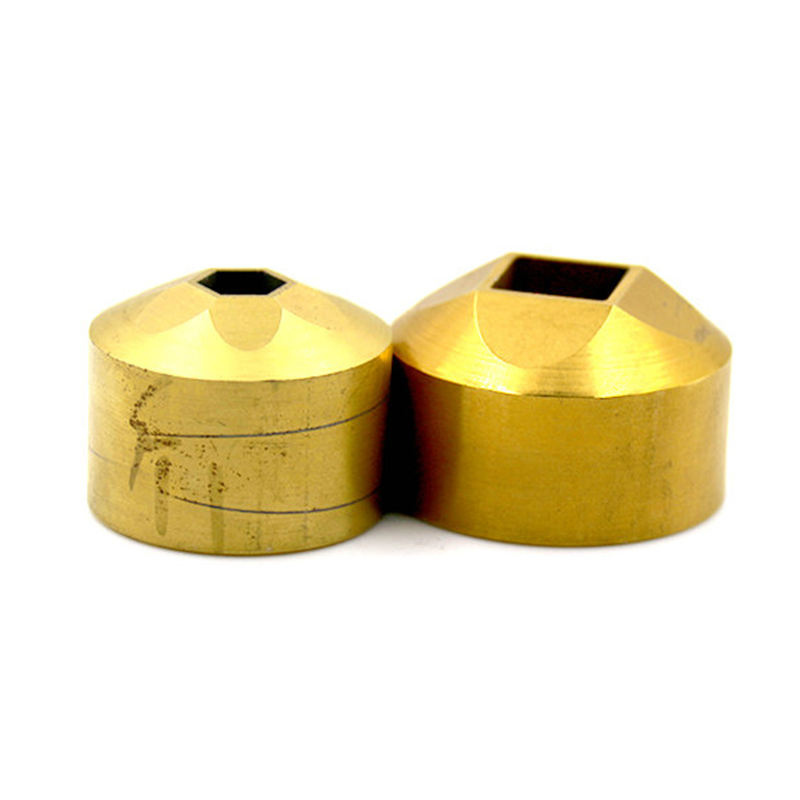

Tolerancije zazora probijanja i kalupa za nestandardne profile glava vijaka

Nestandardne geometrije glava vijaka — uključujući glave s prirubnicom, nazubljene glave, ravne glave s niskim profilom i konstrukcije ramena s više koraka — postavljaju zahtjevnije zahtjeve za kontrolu zazora od bušenja do matrice od standardnih konfiguracija šesterokutne ili pan glave. Razmak između vanjskog promjera proboja i unutarnjeg promjera provrta matrice određuje ponašanje protoka materijala tijekom hladnog nabijanja: pretijesno i probijač se veže ili žuči; previše labav, a formirana glava pokazuje bljesak, nedovoljno punjenje ili raspršene dimenzije koje ne prolaze kontrolu mjerača.

Za složene nestandardne profile, razmak se mora poboljšati na temelju specifične geometrije:

• Vijci s prirubnicom: Matrica mora sadržavati precizan reljefni džep čija je dubina usklađena s debljinom ruba unutar ±0,01 mm. Prekomjerna dubina uzrokuje nedovoljno punjenje prirubnice; nedovoljna dubina uzrokuje bljesak na obodu prirubnice.
• Vijci s nazubljenom glavom: Razmak između nazubljenih zuba i stjenke matrice mora biti jednak nuli na vrhovima zuba — svaki razmak omogućuje da mekani prazni materijal teče u razmak i proizvede zamućeni, plitki nabor.
• Rameni vijci s tijelima više promjera: Svaki korak promjera zahtijeva vlastiti dio kalupa s individualno kontroliranim razmacima, a prijelazi moraju biti radijusirani kako bi se spriječila koncentracija naprezanja u oblikovanom dijelu.

Prilagođena nestandardna proizvodnja vijaka zahtijeva probne pogone tijekom kojih se vrijednosti zazora iterativno prilagođavaju na temelju rezultata pregleda prvog artikla. U Suzhou Anzhikou, inženjersko osoblje s više od 20 godina iskustva u izradi alata upravlja ovim procesom kvalifikacije unutar tvrtke, omogućujući brzu iteraciju složenih geometrija glave i smanjujući vrijeme od odobrenja crteža do alata spremnog za proizvodnju na samo 5 do 7 radnih dana za većinu nestandardnih konfiguracija.

Otkrivanje istrošenosti matrice prije nego što utječe na usklađenost mjerača navoja

Trošenje matrice za valjanje navoja progresivan je proces koji ne dovodi do iznenadne promjene u kvaliteti navoja — ono postupno smanjuje učinak sve dok akumulirana dimenzijska pogreška ne prijeđe granicu tolerancije i dijelovi počnu padati na provjeru kalibra. Ključ za održavanje dosljedne kvalitete izlaza je implementacija praksi praćenja stanja matrice koje otkrivaju početak trošenja prije nego što dosegne prag kvara mjerača.

Promjer nagiba u trendu

Promjer koraka navoja je najosjetljiviji pokazatelj istrošenosti matrice. Kako se bočne strane matrice troše, kut efektivnog pritiska koji se vrši na slijepi komad se mijenja, uzrokujući postupno povećanje promjera koraka valjanih navoja. Mjerenje i bilježenje promjera koraka od 5 do 10 dijelova po smjeni pomoću mikrometra za navoje — i iscrtavanje rezultata kao kontrolne karte — omogućuje proizvodnom timu da identificira uzlazni trend i zakaže zamjenu matrice ili ponovno brušenje tijekom planiranog perioda održavanja, a ne kao odgovor na događaj odbijanja kvalitete.

Praćenje završne obrade površine

Istrošeno lice matrice daje osjetno mutnije bokove navoja s više teksture na valjanim dijelovima kako oštra definicija vrha na matrici opada. U proizvodnim okruženjima s osvijetljenim kontrolnim stanicama, iskusni operater može vizualno otkriti ovu promjenu usporedbom dijelova s ​​poznatim dobrim referentnim uzorkom. Za automatizirane linije, sustav inspekcije površine temeljen na kameri postavljen za označavanje dijelova s ​​bočnom hrapavošću iznad praga Ra vrijednosti pruža objektivnije i dosljednije praćenje. Obje metode u osnovi dodaju nulto vrijeme ciklusa proizvodnji dok hvataju degradaciju kalupa u ranoj fazi koja se može ispraviti.
