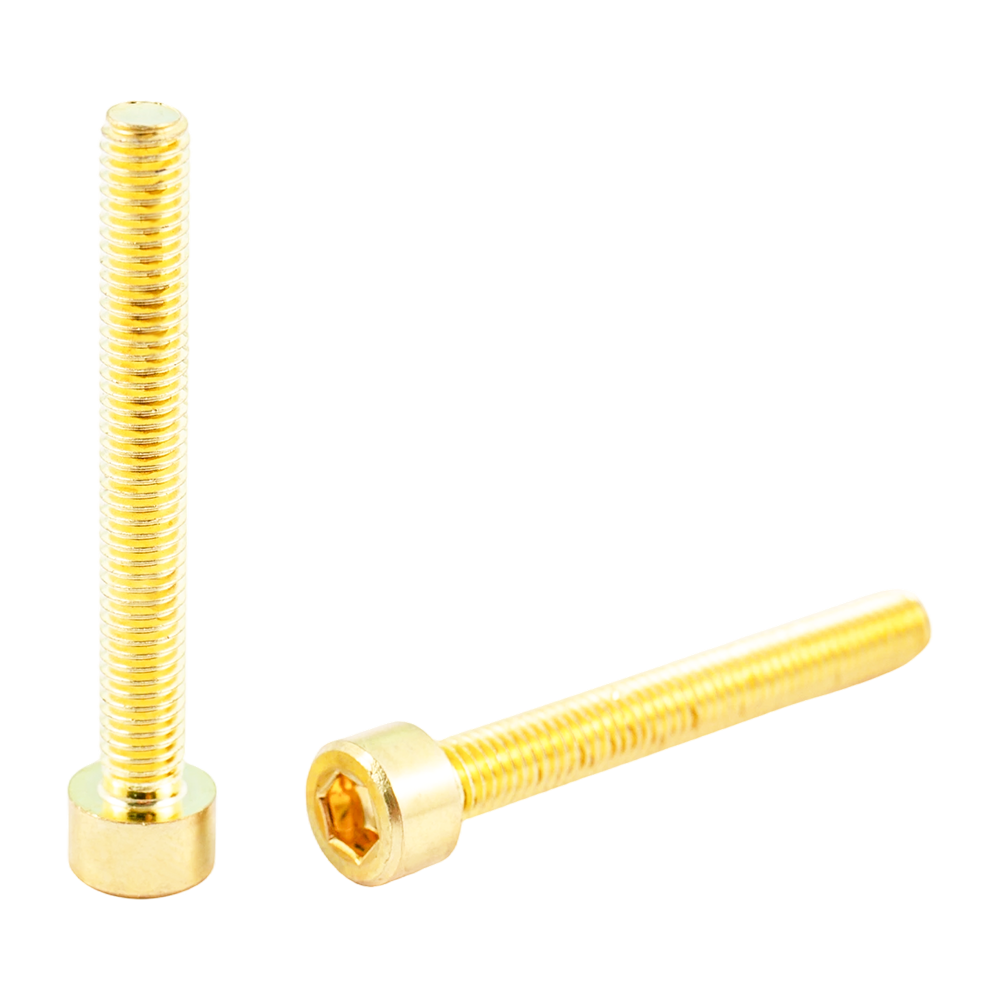

Vijci s imbus glavom : Vodič znanja o profesionalnoj industriji

Zašto profil čašice nadmašuje ravne i pan glave u spojevima kritičnim za stezanje

Geometrija cilindrične čaščaste glave vijka s cilindričnom glavom nije estetski izbor — to je funkcionalan dizajn koji pruža mjerljivo superiorne performanse stezanja u usporedbi s ravnim konfiguracijama s upuštenom ili okruglom glavom u istoj veličini navoja. Visoka glava s ravnim stranicama omogućuje znatno veći promjer površine ležaja u odnosu na stablo vijka, što raspoređuje silu stezanja na veću površinu površine spoja i smanjuje površinski pritisak ispod glave. Ovo je važno kod spojeva sastavljenih od mekših materijala - aluminijskih legura, inženjerske plastike, magnezija i kompozitnih laminata - gdje bi se glava s manjim nosivim područjem uvukla u površinu pod opetovanim ciklusima zatezanja, progresivno smanjujući predopterećenje i uzrokujući opuštanje spoja.

Sama visina glave izravno pridonosi torzijskoj krutosti tijekom ugradnje. Visoka čašičasta glava osigurava bolji kontakt s bočnom stijenkom za alat s utičnicom, poboljšavajući učinkovitost prijenosa okretnog momenta i smanjujući rizik od ispadanja koji muči pliće profile glave. Za precizne sklopove gdje se ciljano opterećenje stezaljke mora pouzdano postići korištenjem alata s kontrolom zakretnog momenta — kao što su optički instrumenti, poluvodička oprema i medicinski uređaji — dosljedan utičnica vijka s krušnom glavom smanjuje raspršenje zakretnog momenta i predopterećenja u usporedbi s alternativama, dajući inženjerima strožu kontrolu nad ponašanjem spojeva u proizvodnoj seriji.

Standardi veličine šesterokutnih utičnica i posljedice neusklađenih ključeva

Unutarnji šesterokutni utičnica vijka s cilindričnom glavom mora odgovarati preciznim standardima dimenzija kako bi se osigurao pouzdan prijenos zakretnog momenta bez oštećenja utičnice. ISO 4762 definira nominalne veličine šesterokutnih ključeva i pridružene tolerancije utičnice za metričke vijke s cilindričnom glavom, dok ASME B18.3 upravlja ekvivalentnim specifikacijama serije inča. Ovi standardi određuju ne samo dimenziju poprečne ravnine (AF) šesterokutnog ključa, već i minimalnu dubinu ključa, kut skošenja na ulazu ključa i dopuštenu toleranciju na geometriji ključa — a sve to utječe na to koliko će šesterokutni ključ zahvatiti stijenke ključa tijekom primjene zakretnog momenta.

Kada šesterokutni ključ koji je čak i 0,05 mm manji zahvati utičnicu u skladu s ISO standardom, kontakt se pomiče s punog bočnog ležaja na samo kutni ležaj, koncentrirajući opterećenje okretnog momenta na šest malih kontaktnih točaka umjesto na šest punih bočnih strana. To povećava kontaktno naprezanje za faktor od tri do pet, što je dovoljno za plastičnu deformaciju uglova utičnice pri prvoj ugradnji u vijak razreda 8.8 i uzrokuje progresivno zaobljenje na tvrđim vijcima razreda 12.9 nakon ponovljene uporabe. Praktična implikacija je jednostavna: šesterokutni ključevi moraju se zamijeniti kada se istroše, a setovi šesterokutnih ključeva ekonomične kvalitete nikada se ne smiju koristiti na preciznim vijcima s cilindričnom glavom u konstrukcijskim ili sigurnosnim kritičnim sklopovima.

Vijci s cilindričnom glavom razreda 12.9 u odnosu na razred 10.9: znati kada veća čvrstoća stvara nove rizike

Stupanj 12.9 je najviša standardna klasa svojstava za metričke vijke s cilindričnom glavom, s minimalnom vlačnom čvrstoćom od 1220 MPa i naprezanjem pri ispitnom opterećenju od 1100 MPa. Međutim, određivanje stupnja 12.9 bez razmatranja cjelokupnog zajedničkog konteksta predstavlja rizike koje bi stupanj 10.9 izbjegao. Primarni rizik specifičan za stupanj 12.9 je osjetljivost na vodikovu krtost. Visoka površinska tvrdoća postignuta toplinskom obradom čini vijke stupnja 12.9 znatno osjetljivijima na odgođeni lom izazvan vodikom od razreda 10.9, osobito kada se primjenjuju galvanizirani završni slojevi.

Iz tog razloga, vijci s cilindričnom glavom razreda 12.9 trebali bi se završno obraditi samo mehaničkim nanošenjem galvanizacije, fizičkim nanošenjem pare (PVD) ili postupcima vrućeg uranjanja koji ne uvode vodik, a nakon čišćenja na bazi kiseline treba slijediti obavezno pečenje od vodikove krtosti na 190–220°C najmanje četiri sata prije nanošenja bilo kakvog premaza. Dodatno, u spojevima aluminij-aluminij, povećano opterećenje stezanja od stupnja 12.9 često premašuje tlačnu čvrstoću tečenja aluminija na nosivoj površini, uzrokujući trajno učvršćivanje glave koje eliminira sve prednaprezanje nakon prvog toplinskog ciklusa. U takvim spojevima, stupanj 10.9 s otvrdnutom podloškom dosljedno osigurava bolju dugotrajnu cjelovitost spoja.

Specifikacije utičnice: Osiguravanje potpunog postavljanja glave i slobodnog pristupa alatu

Jedna od ključnih prednosti vijaka s cilindričnom glavom u odnosu na vijke s vanjskim šesterokutom je njihova sposobnost da potpuno nasjednu unutar izbušene rupe, ostavljajući površinu u ravnini ili ispod nje. Da bi se to postiglo, potrebno je strojno obraditi provrt na točan promjer, dubinu i toleranciju položaja. Ključni dimenzionalni odnosi koje treba održavati u dizajnu protuprovrta uključuju:

• Promjer protuprovrta: Trebao bi biti nominalni promjer glave plus 0,3 mm do 0,5 mm za standardno pristajanje zazora, ili plus 0,1 mm do 0,2 mm za blisko pristajanje gdje se mora kontrolirati bočno pozicioniranje glave.
• Dubina protuprovrta: Mora biti najmanje jednaka punoj nazivnoj visini glave. Premalo duboki bušoti ostavljaju glavu ponosnom na površinu, što negira svrhu ugradnje u ravninu i stvara koncentraciju naprezanja na rubu bušotine pod bočnim opterećenjem.
• Razmak pristupa šesterokutnom ključu: Prostor iznad glave vijka mora zadovoljiti punu dubinu umetanja imbus ključa — obično 1,5 do 2 puta duljine imbus ključa za standardni L-ključ.
• Ravnost dna protuprovrta: Neravno dno protuprovrta uzrokuje ljuljanje glave vijka tijekom zatezanja, stvarajući nedosljednu raspodjelu opterećenja stezaljke. Ravnost donjeg otvora treba održavati unutar 0,02 mm za precizne spojeve.

Vijci s cilindričnom glavom od nehrđajućeg čelika: Sprječavanje trganja u praksi

Galling — hladno zavarivanje spojenih površina od nehrđajućeg čelika pod kliznim kontaktnim pritiskom tijekom instalacije — najčešći je način kvara pri sastavljanju vijaka s cilindričnom glavom od nehrđajućeg čelika u rupe s navojem od nehrđajućeg čelika. Mehanizam se pokreće razgradnjom pasivnog oksidnog sloja na nehrđajućem čeliku pod kontaktnim pritiskom zahvata navoja, izlažući gole metalne površine koje se odmah spajaju jedna s drugom. Sprječavanje habanja zahtijeva rješavanje i stanja površine materijala i postupka ugradnje:

• Primjena smjese protiv zapinjanja: MoS₂ pasta ili sredstvo protiv zapinjanja na bazi nikla naneseno na navoje vijaka prije ugradnje stvara barijeru podmazivanja. Imajte na umu da sustav protiv zapinjanja smanjuje efektivni koeficijent trenja za 30% do 50%, što zahtijeva odgovarajuće smanjenje momenta ugradnje kako bi se izbjeglo prekomjerno zatezanje.
• Razlika u stupnju materijala: Korištenje vijaka A4-80 (316 nehrđajući) u navojnim rupama A2 (304 nehrđajući) dovodi do male razlike u sastavu koja remeti mehanizam nagrizanja.
• Kontrolirana brzina ugradnje: Ugradnja vijaka od nehrđajućeg čelika električnim alatom treba koristiti najnižu dostupnu postavku brzine, a završno zatezanje vršiti ručno. Velika brzina vrtnje stvara toplinu trenja koja dramatično povećava vjerojatnost nagrizanja.
• Izbor klase niti: Određivanje klase navoja 6g/6H (standardni zazor) umjesto čvršće klase 4h/4H osigurava dodatnu zračnost između bočnih strana navoja vijka i matice, smanjujući kontaktni pritisak tijekom klizanja i smanjujući rizik od habanja.

Vijci s utičnicom s niskom i tankom glavom: primjene, kompromisi i zamke specifikacija

Vijci s utičnicom s niskom glavom imaju visinu glave od približno 60% standardne dimenzije ISO 4762 za ekvivalentnu veličinu navoja. Kompromis za smanjenu visinu glave je kraća dubina zahvaćanja šesterokutnog utičnice, koja izravno ograničava maksimalni zakretni moment koji se može primijeniti prije izvlačenja utičnice. Za vijak s utičnicom M4 s niskom glavom, korisna dubina utičnice obično je 1,2 mm do 1,5 mm u usporedbi s 2,0 mm za standardnu ​​glavu — smanjenje od 30% do 40% koje se prevodi u odgovarajuće smanjenje maksimalnog momenta ugradnje. Određivanje vijaka s niskom glavom bez podešavanja ciljnog zakretnog momenta uobičajena je pogreška u dizajnu koja rezultira ili spojevima sa slabim zatezanjem ili ogoljenim utičnicama tijekom sastavljanja.

Button Head naspram Low-Head: Razumijevanje razlike

Vijci s cilindričnom glavom s utičnicom su posebna kategorija proizvoda koja se često brka s tipovima s niskom glavom. Glava gumba ima kupolastu glavu velikog promjera niskog profila optimiziranu za raspodjelu opterećenja stezanja i estetiku. Vijak s utičnicom s niskom glavom zadržava cilindrični ravni profil glave usklađen sa standardnim ili blago smanjenim promjerom utičnice — štedi aksijalni prostor iznad spojne površine dok održava kompatibilnost utičnice. Miješanje ove dvije vrste tijekom specifikacije dovodi do neusklađenosti provrta, neočekivanog izbočenja glave ili nedovoljne nosive površine za predviđenu putanju opterećenja. Suzhou Anzhikou proizvodi obje konfiguracije u prilagođenim dimenzijama, uključujući nestandardne visine glave koje su između standardne i niske definicije glave.

Odabir obrade površine za vijke s imbus glavom u različitim radnim okruženjima

Površinska obrada primijenjena na a vijak s cilindričnom glavom utječe ne samo na njegovu otpornost na koroziju, već i na njegov koeficijent trenja, rizik od vodikove krtosti, dimenzionalni rast preko osnovnog vijka i prikladnost za krajnju upotrebu. Najčešće korištene završne obrade za precizne vijke s cilindričnom glavom uključuju:

• Crni oksid (crnjenje): Dodaje praktički nulti dimenzionalni rast i pruža blagu zaštitu od korozije u suhim unutarnjim okruženjima. Prikladno za unutarnje komponente strojeva, učvršćenja alata i optičke nosače gdje je potrebna niska refleksija.
• Galvanizacija cinka (prozirni ili žuti kromat): Pruža umjerenu otpornost na koroziju (72–96 sati u slanom spreju za bistro, 200 sati za žuti kromat). Dodaje 5–10 mikrona po strani i uvodi rizik od vodikove krtosti na vijcima stupnja 12.9; zahtijeva olakšanje pečenja.
• Mehaničko pocinčavanje: Nanosi cink mehaničkim djelovanjem, a ne elektrokemijskim taloženjem, potpuno eliminirajući unos vodika. Preferirana alternativa galvanizaciji za vijke s cilindričnom glavom visoke čvrstoće.
• Dacromet / geomet premaz: Pruža 500 sati otpornosti na slani sprej bez rizika od vodika i izvrsnu kemijsku otpornost na goriva, hidraulične tekućine i blage kiseline. Naširoko se koristi u automobilskoj i vanjskoj energetskoj opremi.
• Pasivacija (samo nehrđajući čelik): Kemijska pasivizacija obnavlja i ojačava sloj pasivnog oksida na nehrđajućim vijcima s utičnicom, uklanjajući slobodnu kontaminaciju željezom s površine. Neophodan za nehrđajuće vijke koji se koriste u prehrambenoj, farmaceutskoj i pomorskoj industriji.
