Stezni vijci i matični vijci: Stručni vodič za poznavanje industrije

Zašto se grubi vijci skidaju — i kako to spriječiti

Jedan od najčešćih kvarova na terenu s vijcima za utičnicu je izvlačenje šesterokutne utičnice, gdje inbus ključ više ne grize i vijak postaje nemoguće uvrnuti ili ukloniti. To se rijetko događa jer je vijak neispravan - gotovo uvijek se svodi na tri uzroka koja se mogu spriječiti: korištenje pogrešne veličine ključa, primjena zakretnog momenta na istrošeni ili premali šesterokutni ključ ili ugradnja vijka s neusklađenim alatom koji zaokružuje kutove utičnice pri prvom okretaju. Unutarnji šesterokut u a grubi vijak je precizno oblikovan, a čak i 0,1 mm neusklađenost ključa s utičnicom dramatično povećava kontaktni stres po kutu, ubrzavajući trošenje.

Vrsta materijala vijka također igra izravnu ulogu. Vijci za podešavanje od nehrđajućeg čelika kvalitete 45H imaju mekši nastavak od verzija od legiranog čelika razreda 14.9 izrađenih od čelika 40Cr ili SCM435. Kada aplikacije s visokim zakretnim momentom zahtijevaju nehrđajući čelik radi otpornosti na koroziju, prebacivanje na TORX ili klinasti pogonski vijak umjesto standardnog šesterokutnog najpraktičnija je nadogradnja — klinasti pogoni raspoređuju moment na više kontaktnih točaka i smanjuju rizik od skidanja za više od 30% u usporedbi s šesterokutnim utičnicama na ekvivalentnim veličinama vijaka. U Suzhou Anzhikou, nestandardne konfiguracije pogona uključujući spline, tri-lobe i dvostruke šesterokutne utičnice dostupne su na prilagođenim grubim vijcima do promjera M2.

Odabir pravog stila ukrućenog vijka za vašu primjenu

Geometrija točka postavljenog vijka nije kozmetička — ona određuje kako se opterećenje prenosi, je li spojna osovina trajno označena i hoće li se vijak olabaviti pod vibracijama. Odabir pogrešne vrste vrha čest je uzrok preranog otpuštanja, oštećenja osovine i pomicanja položaja u preciznim sklopovima. Svaki od pet najčešće korištenih stilova točaka ima posebnu mehaničku svrhu:

U praksi, točka šalice čini više od 70%. vijak za podešavanje globalna uporaba jer nudi snažan zagriz bez potrebe za prethodno izbušenim udubljenjem na osovini. Međutim, za optičke instrumente, precizne aktuatore ili bilo koji sklop gdje se očekuje uklanjanje osovine i ponovno pozicioniranje, ravna točka je ispravan izbor — ona raspoređuje opterećenje stezanja na šire područje i ne ostavlja trajni trag. Vijci s oštrim vrhom posebno su korisni u šablonama za indeksiranje i mehanizmima za biranje, gdje produženi cilindrični nos zahvaća unakrsno izbušenu rupu u osovini kako bi se u potpunosti eliminirala rotacijska igra.

Specifikacije zakretnog momenta i skriveni rizik od pretjeranog zatezanja matičnih vijaka

Većina inženjera instinktivno primjenjuje moment zatezanja na vijke za podešavanje — čvrstim okretanjem dok ne osjetite da dobro prianjaju. Ovaj pristup je problematičan jer uporni vijci, za razliku od prolaznih vijaka, nemaju prirubnicu glave vijka za signaliziranje opterećenja stezaljke putem taktilne povratne informacije. Pretjerano zatezanje vijka malog promjera iznimno je jednostavno i ima dva destruktivna ishoda: skidanje navoja u navojnoj rupi (posebno u aluminijskim kućištima) i unutarnju šesterokutnu deformaciju koja sprječava buduće uklanjanje.

Preporučeni zakretni momenti zatezanja za standardne matične vijke od legiranog čelika (razred 14.9) su sljedeći i treba ih tretirati kao gornje granice, a ne ciljeve:

• M2 (inbusni ključ 0,9 mm): 0,1 – 0,15 N·m
• M2.5 (šesterokutni ključ 1,3 mm): 0,2 – 0,3 N·m
• M3 (inbusni ključ 1,5 mm): 0,4 – 0,6 N·m
• M4 (šesterokutni ključ 2,0 mm): 1,0 – 1,5 N·m
• M5 (inbusni ključ 2,5 mm): 2,0 – 3,0 N·m
• M6 (šesterokutni ključ 3,0 mm): 4,0 – 5,5 N·m
• M8 (šesterokutni ključ 4,0 mm): 9,0 – 12,0 N·m

Kada je matični materijal aluminijska legura (npr. 6061-T6), smanjite gornje vrijednosti zakretnog momenta za približno 40% kako biste izbjegli izvlačenje niti. Za primjene u okruženjima podložnim vibracijama — motori, mjenjači, pumpe — nanošenje male količine smjese za osiguranje navoja srednje čvrstoće (ekvivalentno Loctite 243) na navoje prije ugradnje je pouzdanije od oslanjanja samo na zakretni moment. Time se eliminira potreba za prekomjernom silom stezanja dok se održava okretni moment koji se opire samootpuštanju pod cikličkim opterećenjima.

Odabir materijala osim nehrđajućeg čelika: kada koristiti matične vijke od legiranog čelika, mesinga ili titana

Zadana pretpostavka za postavljene vijke otporne na koroziju je nehrđajući čelik — obično A2 (304) ili A4 (316). Iako je ovo prikladno za većinu okruženja, nije uvijek optimalan izbor, a odabir pogrešnog materijala dovodi do problema koji postaju vidljivi tek nakon instalacije. Razumijevanje kompromisa između dostupnih materijala ključno je za precizne i posebne primjene.

Legirani čelik (razred 12,9 / 14,9)

Stezni vijci od legiranog čelika obloženi crnim oksidom ili cink-fosfatom nude najveću tvrdoću i unutarnju čvrstoću utičnice od bilo koje standardne opcije. Toplinski obrađena jezgra (obično SCM435 ili 40Cr čelik) otporna je na deformaciju utičnice pod velikim zakretnim momentom, što ih čini ispravnim izborom za primjene visoke sile stezanja na kaljenim osovinama. Nisu prikladni za vlažna ili kemijski agresivna okruženja bez dodatne površinske zaštite.

Mjedeni vijci za postavljanje

Mjedeni grubi vijci su nemagnetski, ne iskrenu i električki su vodljivi - svojstva koja ih čine nezamjenjivima u elektronici, eksplozivnim okruženjima i preciznim instrumentima gdje bi željezni hardver uzrokovao smetnje. Mekši mjedeni vrh također sprječava brazde na poliranim nehrđajućim ili kromiranim osovinama. Njihova manja tvrdoća znači da se mjedeni vijci za podešavanje nikada ne bi trebali koristiti u ulogama stezanja s velikim zakretnim momentom, ali za vijke za podešavanje, kontakte za uzemljenje i pozicioniranje senzora u medicinskoj ili laboratorijskoj opremi, mjed je često jedini odgovarajući izbor.

Vijci od titana

Uporni vijci od titana razreda 5 (Ti-6Al-4V) navedeni su u primjenama u zrakoplovstvu, vrhunskim biciklističkim i medicinskim uređajima gdje je smanjenje težine kritično i gdje je potrebna otpornost na koroziju u tjelesnim tekućinama ili agresivnim atmosferama. S otprilike 56% težine ekvivalentnog nehrđajućeg čelika, titanski postavljeni vijci omogućuju značajnu uštedu mase u sklopovima u kojima se koriste deseci spojnih elemenata. Galling — sklonost titana ka hladnom zavarivanju pod kliznim kontaktom — mora se riješiti nanošenjem smjese protiv zapinjanja na navoje prije ugradnje.

Duljina zahvata navoja: Parametar koji se najviše zanemaruje u dizajnu nastavnih vijaka

Za razliku od standardnog vijka kod kojeg se zahvat navoja može vizualno potvrditi brojanjem izloženih navoja, vijak za podešavanje nalazi se potpuno udubljen u slijepu navojnu rupu — što onemogućuje provjeru dubine zahvata pogledom nakon instalacije. Nedovoljno zahvaćanje navoja je jedan od vodećih uzroka neuspjeha izvlačenja nastavnog vijka pod aksijalnim opterećenjem, i to je gotovo uvijek greška u dizajnu, a ne greška u proizvodnji.

Minimalna duljina zahvaćanja navoja potrebna za postizanje pune vlačne čvrstoće vijka ovisi o relativnoj tvrdoći vijka i materijala za navoj. Sljedeće smjernice vrijede za standardne matične vijke:

• Vijak od legiranog čelika u čeličnom kućištu: Minimalni zahvat = 1,0 × nazivni promjer vijka (npr. M6 treba najmanje 6 mm zahvata navoja).
• Vijak od legiranog čelika u aluminijskom kućištu: Minimalni zahvat = 1,5–2,0× nazivni promjer vijka za kompenzaciju manje vlačne čvrstoće aluminijskih navoja.
• Vijak od nehrđajućeg čelika u plastičnom kućištu: Minimalni zahvat = 3,0× nazivni promjer vijka; snažno se preporučuju spiralni umetci (npr. Helicoil).
• U okruženjima s vibracijama: Dodajte 25–50% gore navedenim minimalnim vrijednostima kao sigurnosnu marginu protiv progresivnog labavljenja.

Kada debljina stjenke kućišta ne dopušta odgovarajuću dubinu zahvata, rješenje je ili povećati promjer vijka ili se prebaciti na duži uporni vijak i koristiti dizajn s prorezom. Vijci za utičnicu prilagođene duljine — uključujući nestandardne duljine koje nisu dostupne u katalogu — mogu se proizvesti prema točnim specifikacijama, što je uobičajeni zahtjev za dizajnere preciznih mehanizama koji rade s kompaktnim kućištima.

Rješenja protiv labavljenja specifična za matične vijke u rotirajućim sklopovima

Standardni namješteni vijci koji se koriste za pričvršćivanje remenica, zupčanika, ekscentra i obujmica na rotirajuće osovine su među pričvrsnim elementima koji su najviše izloženi vibracijama u bilo kojem stroju. Za razliku od spojnih elemenata s prirubnicom koji imaju koristi od trenja ispod glave vijka, uporni vijci se u potpunosti oslanjaju na trenje navoja i spoj između točke i osovine kako bi se oduprli otpuštanju. U kontinuirano rotirajućim sklopovima - posebno onima s promjenama smjera, start-stop ciklusima ili neuravnoteženim opterećenjima - to je često nedovoljno bez dodatnih mjera.

Najučinkovitije strategije protiv popuštanja za nastavne vijke u rotirajućim primjenama, rangirane od najjednostavnijih do najrobusnijih, su:

• Slaganje dvostrukih vijaka: Postavite dva vijka iste veličine u istu rupu s navojem, s unutarnjim vijkom podešenim na odgovarajući moment i vanjskim vijkom čvrsto zategnutim. Tlačno prednaprezanje između dva vijka dramatično povećava otpornost na samootpuštanje bez ikakvih dodatnih komponenti.
• Dvostruki ofsetni vijci: Upotrijebite dvije urezane rupe pod kutom od 90° ili 120° po obodu glavčine. Ovo ravnomjernije raspoređuje opterećenje stezanja oko osovine i sprječava da se osovina nagne ili aksijalno pomakne pod ekscentričnim opterećenjima.

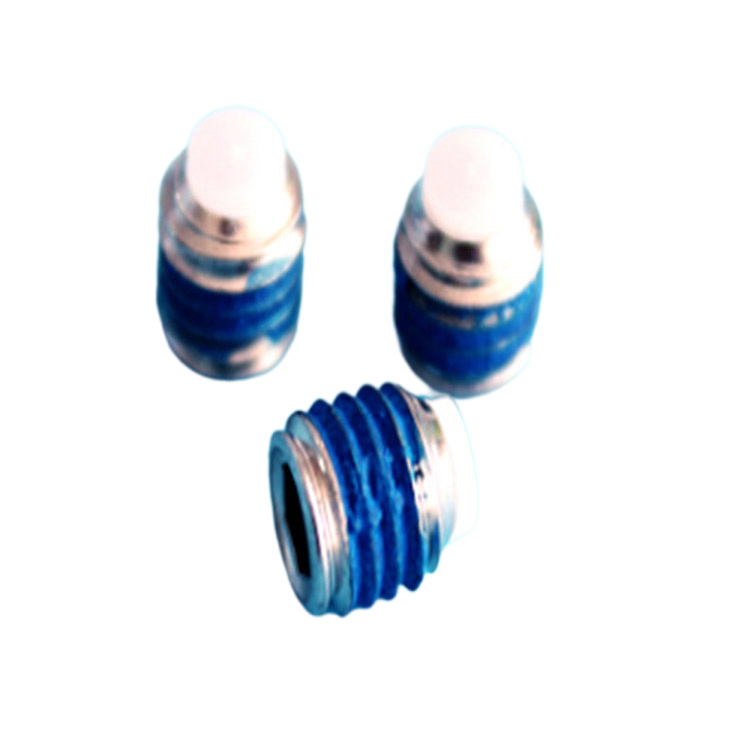

• Vijci za postavljanje najlonskih zakrpa: Imaju prethodno nanesenu najlonsku zakrpu na bokove navoja koja se deformira u spojnu nit prilikom postavljanja, stvarajući mehaničku bravu koja ne ovisi samo o trenju. Učinkovito za primjene gdje su zabranjeni tekući osigurači navoja.
• Prethodno izbušene udubine osovine: Za stalne instalacije, mala stožasta udubina izbušena u osovinu na kontaktnoj točki vijka za namještanje — usklađena s vijkom za namještanje s konusnom točkom — stvara pozitivnu mehaničku blokadu koja se odupire rotacijskom i aksijalnom pomicanju čak i pod jakim vibracijama.

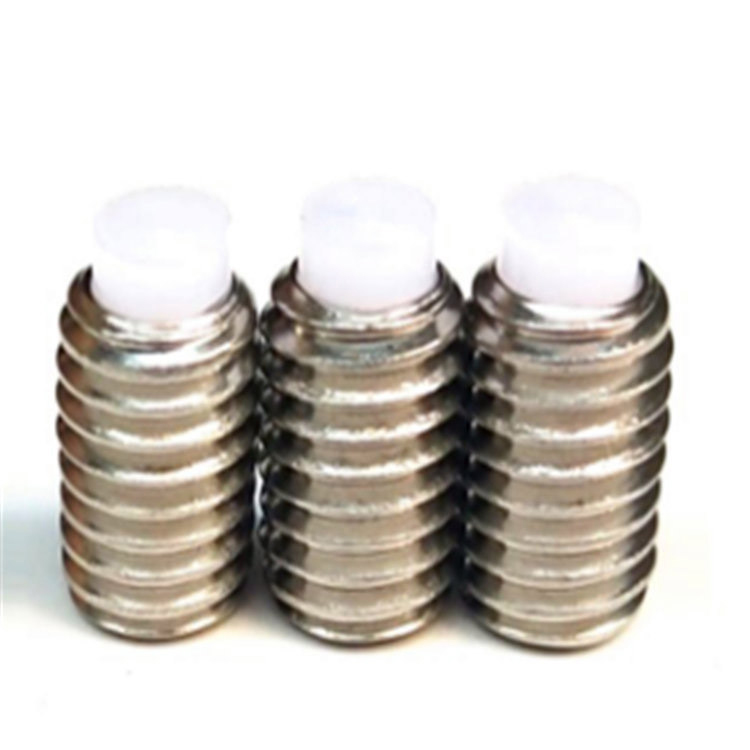

Vijci za postavljanje s najlonskim zakrpama i potpuno najlonskim vrhom prilagođeni su artikli koji zahtijevaju posebne proizvodne alate. Proizvodne mogućnosti tvrtke Suzhou Anzhikou uključuju postavljene vijke s najlonskim umetcima s pokrivenošću zakrpama optimizirane za cikluse ugradnje za jednokratnu ili višestruku upotrebu, proizvedene prema veličinama navoja, duljinama i geometrijama vrhova koje odredi kupac.
