Kako vodootporni samobrtveni vijci sprječavaju curenje u zahtjevnim primjenama?

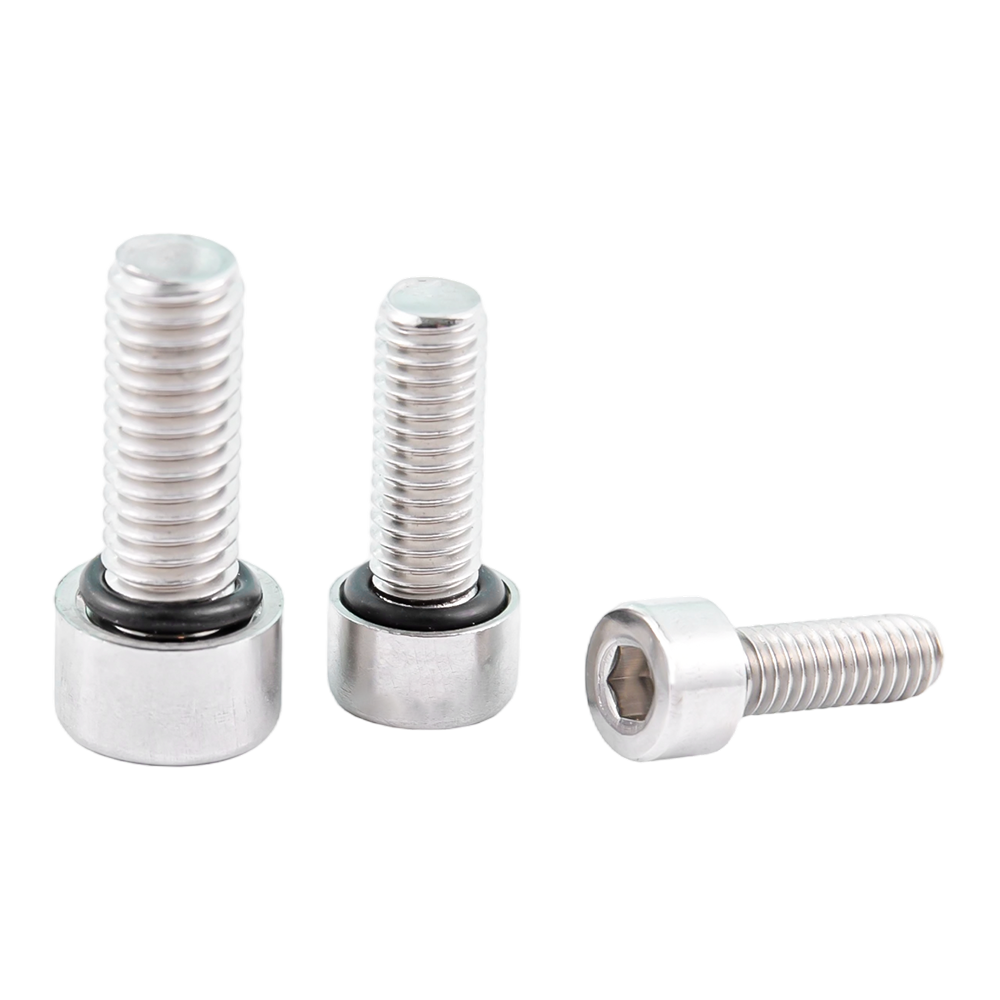

Što su vodootporni samobrtveni vijci i kako rade?

Vodonepropusni samobrtveni vijci su pričvršćivači projektirani za stvaranje vodonepropusne brtve na mjestu prodiranja istovremeno s činom pričvršćivanja — eliminirajući potrebu za posebnim korakom brtvljenja, nanošenjem brtve ili sekundarnog brtvila. Za razliku od uobičajenih vijaka koji ostavljaju razmak ili izloženo sučelje metal-površina osjetljivo na prodor vlage, samobrtveni vijci uključuju integrirani brtveni element — najčešće spojenu gumu ili EPDM (etilen propilen dien monomer) podlošku — izravno ispod glave ili prirubnice. Kada se vijak zabije u podlogu i zategne, podloška se sabija na površinu koja se pričvršćuje, teče u mikro-nepravilnosti u materijalu i formira kontinuiranu barijeru otpornu na pritisak oko rupe.

Mehanika iza ove radnje brtvljenja je sofisticiranija nego što se čini. Gumena podloška mora biti dovoljno mekana da se prilagodi površinskim nepravilnostima pod relativno malom silom stezanja, a ipak dovoljno elastična da zadrži svoje brtvljenje pod toplinskim ciklusima, UV izloženosti i dugotrajnom kompresijskom stezanju. Geometrija sklopa glave vijka i podloške pažljivo je dizajnirana tako da se vanjski promjer podloške proteže izvan izbušene ili samorezne rupe, pokrivajući cijelu točku prodiranja. Podloška se obično zalijepi za metalnu podlošku ili izravno na donju stranu glave vijka pomoću vulkanizacije ili lijepljenja, čime se sprječava rotacija tijekom ugradnje — kritični detalj, jer se podloška koja se okreće može potrgati ili pomaknuti i ne uspijeva učinkovito brtviti.

Ključne industrije i primjene koje se oslanjaju na samobrtvene vijke

Vodootporni samobrtveni vijci postali su nezamjenjivi u iznimno širokom rasponu industrija, svugdje gdje spojni element prodre u površinu izloženu vremenskim uvjetima, vlazi, pritisku ili korozivnim okruženjima. Njihova sposobnost da pruže pouzdanu vodonepropusnost bez dodatnog rada ili materijala čini ih posebno vrijednima u operacijama montaže velikog volumena i scenarijima postavljanja na terenu.

Krovište i ovojnica zgrade

Metalni krovovi su nedvojbeno najraširenija primjena samobrtvenih vijaka. Čelične, aluminijske i polikarbonatne krovne ploče moraju se pričvrstiti kroz površinu panela u grede ili strukturne elemente ispod, stvarajući tisuće točaka prodiranja po krovu koje su izravno izložene kiši, snijegu i stajaćoj vodi. Samobrtveni vijci sa šesterokutnom glavom s EPDM podloškama standardno su rješenje, dostupni u veličinama od M4.8 do M6.3 i duljinama od 20 mm do 250 mm za prilagodbu različitim razmacima greda i debljinama ploča. Isti princip vrijedi za zidne obloge, podvodne ploče, učvršćenja oluka i opšivke, gdje svaka nezabrtvljena rupa predstavlja potencijalni put prodora vode u strukturu zgrade.

Solarni paneli i fotonaponski montažni sustavi

Fotonaponske montažne strukture instalirane na kosim i ravnim krovovima zahtijevaju pričvršćivače koji prodiru kroz vodootporne membrane ili metalne krovne podloge bez ugrožavanja otpornosti zgrade na vremenske uvjete. Preferiraju se samobrtveni vijci s tijelima od nehrđajućeg čelika i EPDM podlošcima jer kombiniraju otpornost na koroziju s pouzdanim brtvljenjem tijekom desetljeća dugog životnog vijeka — što je neophodno u primjeni gdje je pristup za održavanje težak i posljedice oštećenja unutrašnjosti zgrade ispod solarnih polja uzrokovane vodom su značajne.

Automobilizam i prijevoz

Karoserija vozila, konstrukcija prikolica i rashladne transportne nadgradnje koriste samobrtvene vijke za pričvršćivanje vanjskih ploča, ukrasa i dodataka bez stvaranja ulaznih točaka vlage koje dovode do korozije strukturnih elemenata. U karoserijama kamiona hladnjača, svaki prodor vode kroz otvor za spajanje može zasititi izolacijske ploče i dramatično smanjiti toplinske performanse. Samobrtveni vijci osiguravaju da svaka točka pričvršćivanja ostane vodonepropusna tijekom cijelog životnog vijeka vozila, čak i kada se karoserija savija i vibrira u uvjetima na cesti.

Pomorska i vanjska električna kućišta

Električne razvodne kutije, upravljačke ploče i kućišta instalirani na otvorenom ili u morskom okruženju moraju održavati IP-ocjenu zaštite od prodora na svakom ulazu kabela i točki montaže. Samobrtveni vijci koji se koriste u ovim primjenama moraju biti otporni na koroziju u slanoj vodi, kao i osigurati pouzdanu barijeru protiv vlage, što čini nehrđajući čelik razreda 316 izbornim materijalom za tijelo vijka u kombinaciji sa silikonskim ili neoprenskim podlošcima koji zadržavaju fleksibilnost na niskim temperaturama i otporni su na kemijsku degradaciju od sredstava za čišćenje i para goriva.

Materijali korišteni u vodootpornim samobrtvenim vijcima

Učinkovitost samobrtvenog vijka ovisi jednako o materijalu tijela pričvršćivača i sastavu brtvene podloške. Odabir ispravne kombinacije za specifične ekološke i mehaničke zahtjeve primjene ključan je za dugoročnu pouzdanost.

Materijal brtvene podloške jednako je važan. EPDM guma je daleko najčešće specificirana smjesa za pranje, koja nudi izvrsnu otpornost na UV zračenje, ozon, vremenske uvjete i temperature u rasponu od -40°C do 120°C. Silikonske podloške proširuju gornji raspon temperature na približno 200°C i održavaju fleksibilnost na nižim temperaturama od EPDM-a, što ih čini preferiranim za industrijske primjene pri visokim temperaturama. Neoprenske podloške nude dobru otpornost na ulje i gorivo, ali se brže razgrađuju pod dugotrajnom izloženošću UV zračenju. Za primjene koje uključuju agresivne kemikalije ili otapala, podloške s PTFE-om ili fluorosilikonom pružaju vrhunsku kemijsku inertnost.

Dostupne vrste glava i stilovi pogona

Vodootporni samobrtveni vijci proizvode se u nekoliko konfiguracija glava, od kojih svaka odgovara posebnim alatima za ugradnju i zahtjevima zakretnog momenta. Odabir odgovarajućeg tipa glave osigurava konzistentnu kompresiju podloške bez pretjeranog zabijanja, koje bi istisnulo gumenu podlošku izvan njezinog raspona brtvljenja ili oštetilo podlogu.

• Šesterokutna glava s integriranom spojnom podloškom: Najčešća konfiguracija za krovište i konstrukcijske primjene. Šesterokutna glava omogućuje primjenu velikog zakretnog momenta sa standardnim nasadnim odvijačem, a velika spojena EPDM podloška pruža izvrsno područje brtvljenja. Dostupan sa ili bez nazubljene podloške za bolje prianjanje na metalnim podlogama.
• Glava posude s pričvršćenom podloškom: Koristi se tamo gdje je potreban niži profil ili gdje će pričvršćivač biti skriven ukrasom ili kapom. Vijci s kružnom glavom s Phillips ili Pozidriv pogonom uobičajeni su u automobilskoj industriji i lakim građevinskim primjenama.
• Upuštena glava s pričvršćenom podloškom: Dizajniran za primjene gdje glava vijka mora biti u ravnini s površinom ili ispod nje. Podloška brtvi na sučelju upuštanja, a ne na gornjoj površini, što zahtijeva pažljivo projektiranje kuta upuštanja kako bi se osigurala odgovarajuća kompresija.
• Glava prirubnice s gumenim kalupom: Prirubnica raspoređuje opterećenje stezanja na veću površinu, smanjujući rizik od gnječenja mekih podloga kao što su polikarbonatne ili vlaknastocementne ploče. Gumeni gornji kalup prekriva cijelu donju stranu prirubnice, pružajući veliki otisak brtvljenja.
• Samobušeći (Tek) vrh s pričvršćenom podloškom: Kombinira brtvenu podlošku s ojačanim vrhom za samobušenje koji eliminira potrebu za predbušenjem kroz metalne podloge debljine do 12 mm. Široko se koristi u metalnim građevinskim sustavima gdje je brzina ugradnje kritična.

Kako pravilno ugraditi samobrtvene vijke

Učinak brtvljenja samobrtvenog vijka uvelike ovisi o ispravnoj tehnici ugradnje. Čak i najkvalitetniji vijak s vrhunskom EPDM podloškom neće uspjeti pouzdano brtviti ako se nepravilno zabije. Sljedeći postupci ključni su za postizanje dosljednog, dugotrajnog vodonepropusnog spoja.

Postavljanje ispravnog zakretnog momenta

Pretjerano uvijanje je najčešća pogreška pri instalaciji samobrtvenih vijaka. Kada se vijak zabije preduboko, gumena podloška je stisnuta preko svoje granice elastičnosti — ekstrudira bočno, dramatično se stanji u sredini i može se čak i potrgati. Rezultirajući spoj ima neadekvatnu debljinu podloške na kritičnoj točki brtvljenja i omogućit će ulazak vode. Slaba vožnja ostavlja podlošku nedovoljno stisnutom, što također rezultira neispravnim brtvljenjem. Ispravna dubina zabijanja postiže se kada je podloška vidljivo stisnuta, ali ne i istisnuta — vanjski rub podloške trebao bi ostati okrugao iu potpunom kontaktu s površinom podloge u cijelosti. Upotrijebite odvijač promjenjive brzine s podesivom spojkom zakretnog momenta podešenom na vrijednost momenta koju preporučuje proizvođač, obično između 4 Nm i 8 Nm za standardne krovne vijke M5, ovisno o tvrdoći podloge.

Priprema i poravnavanje površine

Površina podloge ispod podloške mora biti bez neravnina, mrlja boje, strugotina ili krhotina koje bi mogle spriječiti podlošku u ravnomjernom kontaktu. Kod pričvršćivanja kroz profiliranu metalnu foliju, postavite vijak na vrh profila - ne u udolinu - tako da podložna pločica brtvi uz ravnu, poduprtu površinu, a ne da premošćuje nepodržani raspon. Zavrtite vijak okomito na površinu; kutni vijak stvara ovalni otisak na podlošci koji je teško jednoliko zabrtviti i postavlja asimetrično opterećenje na podlošku koje ubrzava puzanje i opuštanje tijekom vremena.

Razmatranja prije bušenja

Za samonarezne vijke koji se koriste u debljim metalnim podlogama ili tvrdim materijalima, važno je prethodno bušenje odgovarajućeg promjera rupe. Prevelika vodeća rupa smanjuje zahvat navoja i omogućuje provlačenje vijka pod opterećenjem vjetra; premala vodeća rupa zahtijeva pretjerani pogonski moment koji riskira prekomjerno sabijanje podloške prije nego što vijak dosegne puni zahvat navoja. Tehničke tablice proizvođača navode preporučeni promjer pilot rupe za svaku veličinu vijka i materijal podloge — uvijek konzultirajte ove specifikacije umjesto procjena.

Uobičajeni načini kvarova i kako ih izbjeći

Razumijevanje zašto samobrtveni vijci ne rade tijekom rada omogućuje specifikacijama i instalaterima da odaberu proizvode i metode ugradnje koje maksimiziraju vijek trajanja. Najčešće promatrani načini kvara uključuju:

• Kompresijski set podloška: Tijekom godina rada, gumene podloške postupno gube svoj elastični oporavak i zauzimaju trajno mjesto u komprimiranom položaju. Sila stezanja kojom djeluje pričvršćivač popušta, smanjujući kontaktni pritisak na spoju brtve. Korištenje visokokvalitetnih EPDM ili silikonskih podloški s niskom postavljenom vrijednošću kompresije — određenom kao postotak nakon 22 ili 70 sati na povišenoj temperaturi prema ASTM D395 — značajno produljuje vrijeme prije nego što ovo postane problem.
• Galvanska korozija na spoju spojnica-podloga: Kada se vijak od ugljičnog čelika koristi za pričvršćivanje aluminijske ploče ili kada pocinčani vijak dođe u kontakt s podlogom koja sadrži bakar, galvanska korozija može brzo uništiti dršku vijka na spoju podloge. To narušava strukturni integritet bez obzira koliko dobro podloška brtvi. Uvijek uskladite elektrokemijski potencijal materijala vijka s podlogom ili upotrijebite izolacijsku podlošku između različitih metala.
• UV degradacija perilice: Standardni neopren i neke silikonske formulacije značajno se razgrađuju pod dugotrajnom izloženošću UV zračenju, postaju krti i pucaju na komprimiranoj zoni. Specificiranje EPDM ili UV-stabiliziranih silikonskih podloški za vanjsku primjenu sprječava preuranjeni kvar podloške od sunčevog zračenja.
• Skidanje konca na tankim podlogama: Samorezni vijci zabijeni u tanki lim mogu ogoliti svoje navoje ako opterećenje izvlačenja premašuje čvrstoću zahvata navoja. Korištenje vijaka s finijim korakom navoja ili većim promjerom, ili dodavanje podložne ploče iza tankih podloga, rješava ovaj problem bez ugrožavanja funkcije brtvljenja.

Odabir pravog samobrtvenog vijka za vaš projekt

S tako širokim izborom dostupnih konfiguracija samobrtvenih vijaka, sužavanje točne specifikacije za određeni projekt zahtijeva sustavan pristup. Prođite kroz sljedeći kontrolni popis prije naručivanja:

• Odredite materijal i debljinu podloge — ovo određuje je li potreban samobušeći, samonarezni ili strojni oblik navoja i određuje minimalnu duljinu vijka potrebnu za odgovarajuće zahvaćanje.
• Procijenite korozivno okruženje — kopneno, obalno, morsko ili kemijski agresivno — i prema tome odaberite materijal za tijelo vijka, slijedeći smjernice u gornjoj tablici za odabir materijala.
• Odredite raspon radne temperature i razinu izloženosti UV zračenju kako biste odredili ispravnu smjesu za pranje — EPDM za većinu vanjskih primjena, silikon za okruženja s visokom temperaturom, fluorosilikon za izlaganje kemikalijama.
• Provjerite zahtijeva li primjena poseban profil glave zbog estetike ili razmaka i potvrdite da je stil vožnje kompatibilan s alatima za ugradnju dostupnima na licu mjesta.
• Provjerite deklarirane vrijednosti izvlačenja i otpornosti na smicanje od strane proizvođača u odnosu na strukturna opterećenja koja pričvršćivač mora izdržati — na primjer, podizanje vjetra na krovištu može generirati značajne sile izvlačenja koje se moraju uzeti u obzir u dizajnu izgleda pričvršćivača.

Zaključak

Vodootporni samobrtveni vijci predstavljaju vrlo praktično inženjersko rješenje za jedan od najupornijih izazova konstrukcije i proizvodnje — održavanje vodonepropusne barijere na svakoj točki gdje spojni element prodire u površinu. Njihova integrirana brtvena podloška eliminira varijabilnost i dodatni rad povezan s odvojenom primjenom brtvila, a kada su ispravno specificirane i instalirane, osiguravaju desetljeća pouzdane zaštite od vlage bez održavanja. Ulaganje vremena u odabir pravog materijala za vijke, smjese za podlošku, tipa glave i pogonskog sustava za specifične zahtjeve vaše primjene — a zatim u obuku instalatera da ih zabadaju na ispravnu dubinu — najsigurniji je put do rezultata bez curenja koji traje puni radni vijek strukture ili sklopa.
